未来工業株式会社 ちゃんとinウオルボックス・ブレーカシミュレーションサイト

組み合わされたブレーカが、
ウオルボックスにちゃんとin（収納）できるかを、
画面上で簡単にシミュレーションする
サイトです。

注意事項

注意事項※ご注意

  • 配線スペースも考慮して配置願います。
  • 機器（ブレーカ等）の奥行とボックスの有効深さを、あわせてご確認ください。
  • 「有効深さ」の寸法に、鍵付きモデルの突起部は含まれません。選定の際は突起部の干渉にご注意いただくか、仕様図をご確認ください。
  • 色については、当社ホームページ掲載の「電材カタログ」にてご確認ください。

対応ブラウザ

  • OS「Windows 10/11」／Chrome（最新版）
  • OS「macOS 13 (Ventura) / 14 (Sonoma) / 15 (Sequoia)」／Safari（最新版）、Chrome（最新版）
  • OS「iOS 17 / 18」／MobileSafari（最新版及び1世代前のバージョン）
  • OS「Android 14 / 15」／Chrome(最新版)
閉じる

配線スペース等、余裕を持ったボックスサイズをお選びください。

サイズを選択する

屋根無 屋根付 屋根一体型

屋根無

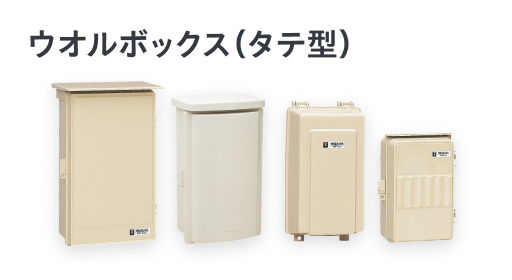

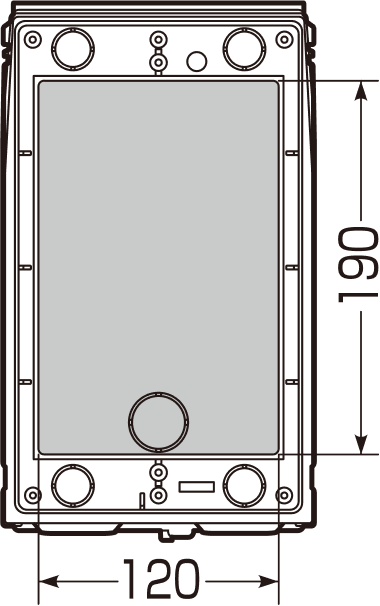

  • ウオルボックス（タテ型）・上開き
    ウオルボックス（タテ型）・上開き

    ウオルボックス（タテ型）・上開き

    品番/ WBV-2型 適合ポールバンド

    外径/H282×W171×D142(mm)

    板寸/H190×W120×D109～119(mm)

    適合例 :
    • 3P 60AF×1

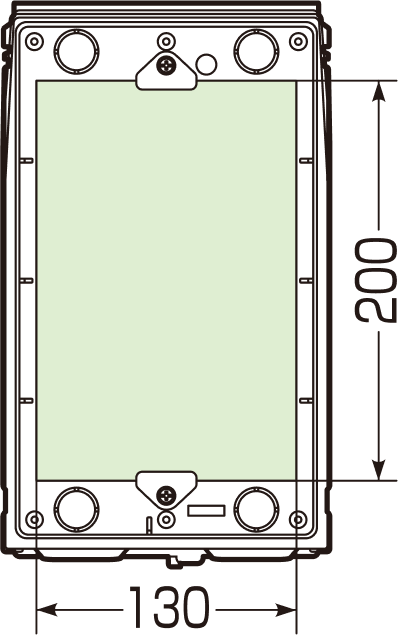

  • ウオルボックス（タテ型）・上開き・木板
    ウオルボックス（タテ型）・上開き・木板

    ウオルボックス（タテ型）・上開き・木板
    木板

    品番/ WBV-2WM 適合ポールバンド

    外径/H282×W171×D142(mm)

    板寸/H200×W130×D103～113(mm)

    適合例 :
    • 3P 60AF×1
  • ウオルボックス（タテ型）・上開き(鍵付含む)
    ウオルボックス（タテ型）・上開き(鍵付含む)

    ウオルボックス（タテ型）・上開き(鍵付含む)
    鍵付含む

    品番/ WBV-3型・WBV-3K型 適合ポールバンド

    外径/H348×W220×D166(mm)

    板寸/H240×W150×D136～143(mm)

    適合例 :
    • 3P 100AF×1
  • ウオルボックス（タテ型）・上開き
    ウオルボックス（タテ型）・上開き

    ウオルボックス（タテ型）・上開き

    品番/ WB-1型 適合ポールバンド

    外径/H212×W93×D106(mm)

    板寸/H148×W66×D82(mm)

    適合例 :
    • 2P 30AF×1
  • ウオルボックス（タテ型）・上開き
    ウオルボックス（タテ型）・上開き

    ウオルボックス（タテ型）・上開き

    品番/ WB-1L型 適合ポールバンド

    外径/H267×W126×D130(mm)

    板寸/H191×W91×D90(mm)

    適合例 :
    • 3P 30AF×1
  • ウオルボックス（タテ型）・上開き
    ウオルボックス（タテ型）・上開き

    ウオルボックス（タテ型）・上開き

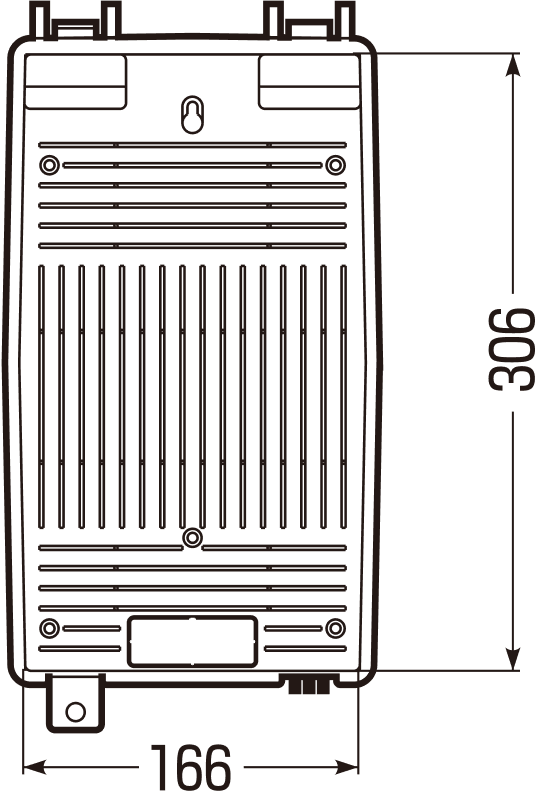

    品番/ WB-2L型 適合ポールバンド

    外径/H361×W196×D143(mm)

    板寸/H259×W142×D115(mm)

    適合例 :
    • 3P 60AF×1

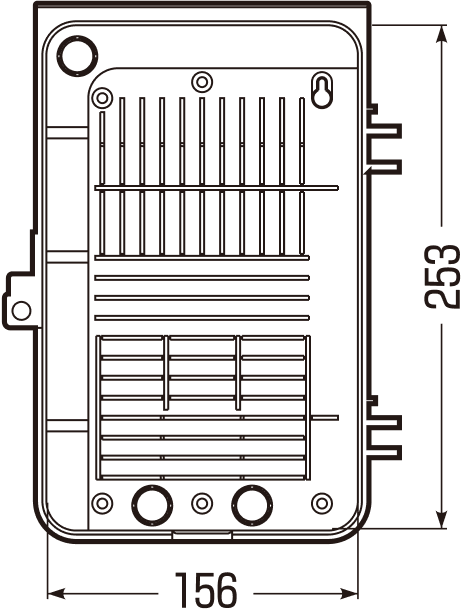

  • ウオルボックス（タテ型）・上開き
    ウオルボックス（タテ型）・上開き

    ウオルボックス（タテ型）・上開き

    品番/ WB-2型 適合ポールバンド

    外径/H270×W198×D211(mm)

    板寸/H110×W142×D95(mm)

    適合例 :
    • 3P 60AF×1

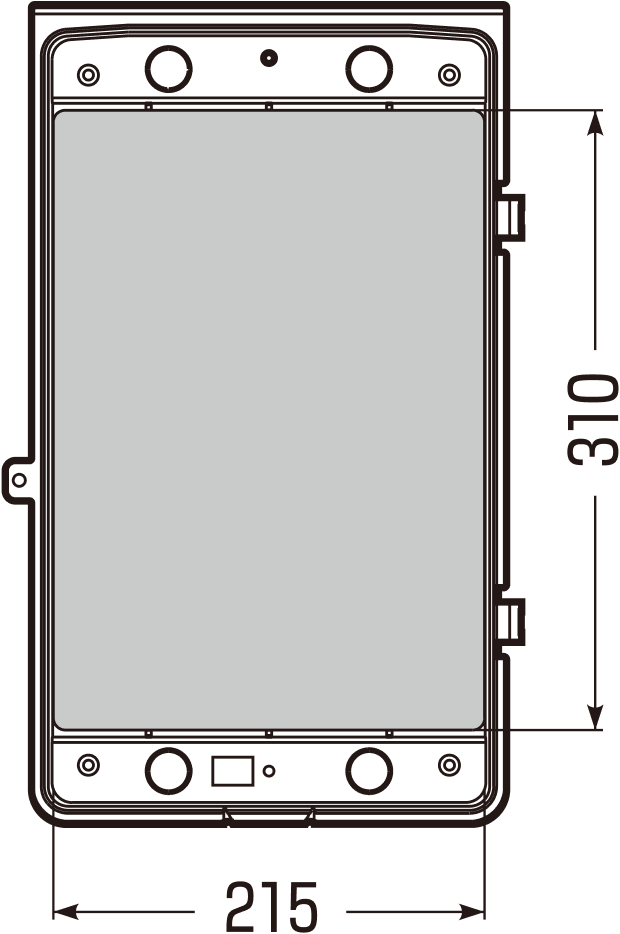

  • ウオルボックス（タテ型）・上開き
    ウオルボックス（タテ型）・上開き

    ウオルボックス（タテ型）・上開き

    品番/ WB-3L型 適合ポールバンド

    外径/H406×W256×D153(mm)

    板寸/H310×W215×D118(mm)

    適合例 :
    • 3P 100AF×1
  • ウオルボックス（タテ型）（透明蓋含む）
    ウオルボックス（タテ型）（透明蓋含む）

    ウオルボックス（タテ型）（透明蓋含む）

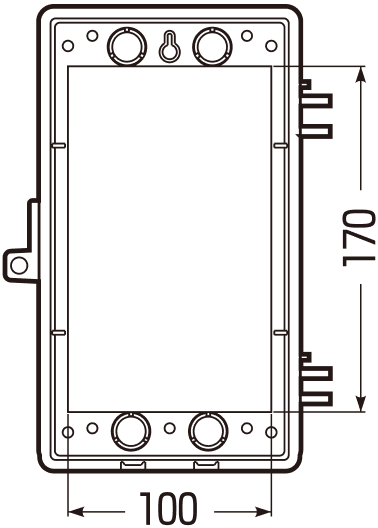

    品番/ WB-1AO型・CWB-1AOJ 適合ポールバンド

    外径/H236×W160×D120(mm)

    板寸/H170×W100×D90(mm)

    適合例 :
    • 3P 30AF×1
  • ウオルボックス（タテ型）（透明蓋含む）
    ウオルボックス（タテ型）（透明蓋含む）

    ウオルボックス（タテ型）（透明蓋含む）

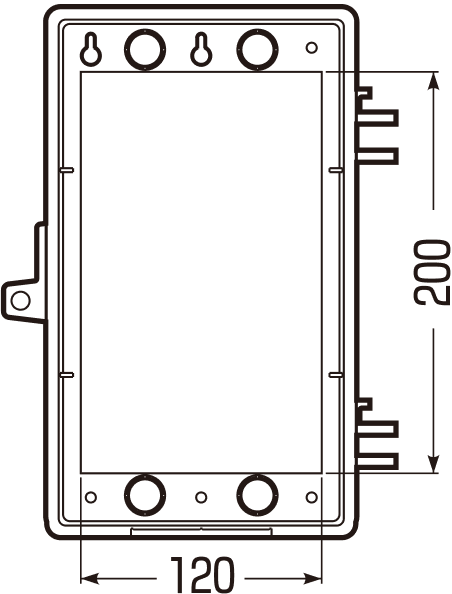

    品番/ WB-2AO型・CWB-2AOJ 適合ポールバンド

    外径/H274×W195×D130(mm)

    板寸/H200×W120×D100(mm)

    適合例 :
    • 3P 60AF×1
  • ウオルボックス（タテ型）（透明蓋含む）
    ウオルボックス（タテ型）（透明蓋含む）

    ウオルボックス（タテ型）（透明蓋含む）

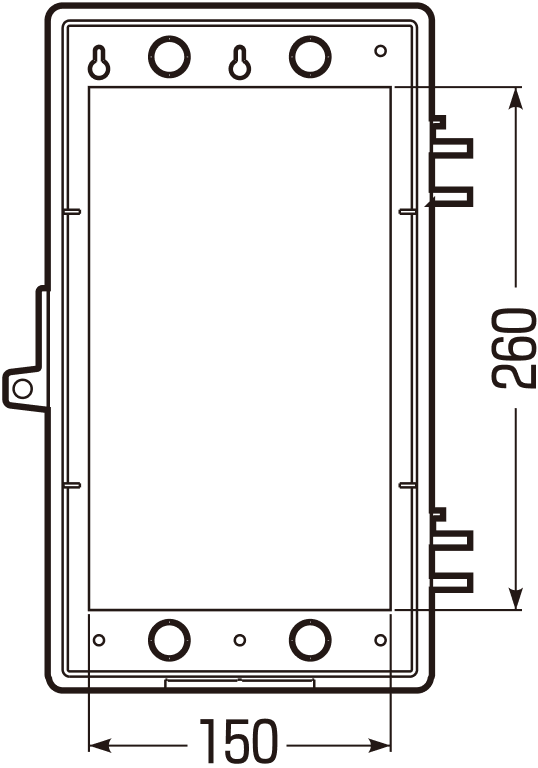

    品番/ WB-3AO型・CWB-3AOJ 適合ポールバンド

    外径/H350×W235×D150(mm)

    板寸/H260×W150×D120(mm)

    適合例 :
    • 3P 100AF×1

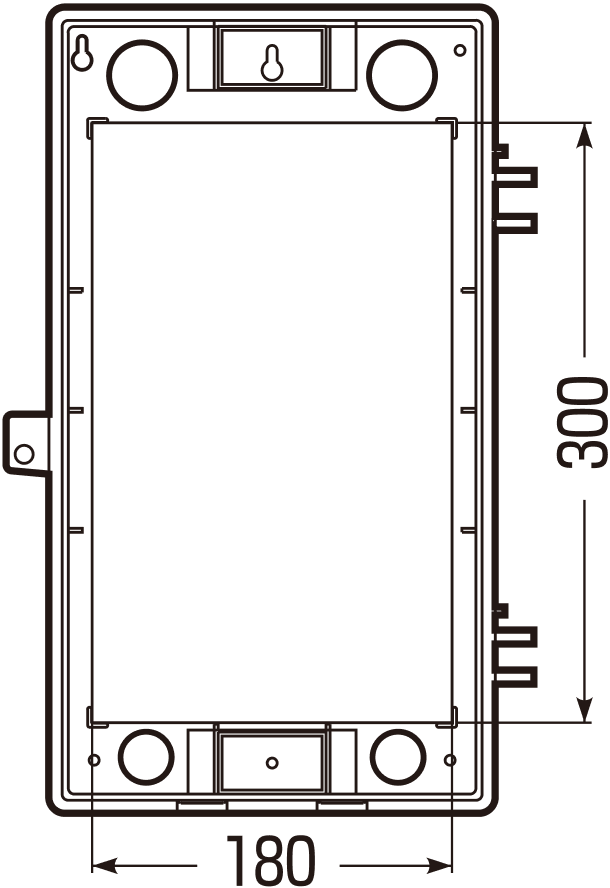

  • ウオルボックス（タテ型）
    ウオルボックス（タテ型）

    ウオルボックス（タテ型）

    品番/ WB-4AO型 適合ポールバンド

    外径/H410×W265×D167(mm)

    板寸/H300×W180×D140(mm)

    適合例 :
    • 3P 100AF×1
  • ウオルボックス（タテ型）
    ウオルボックス（タテ型）

    ウオルボックス（タテ型）

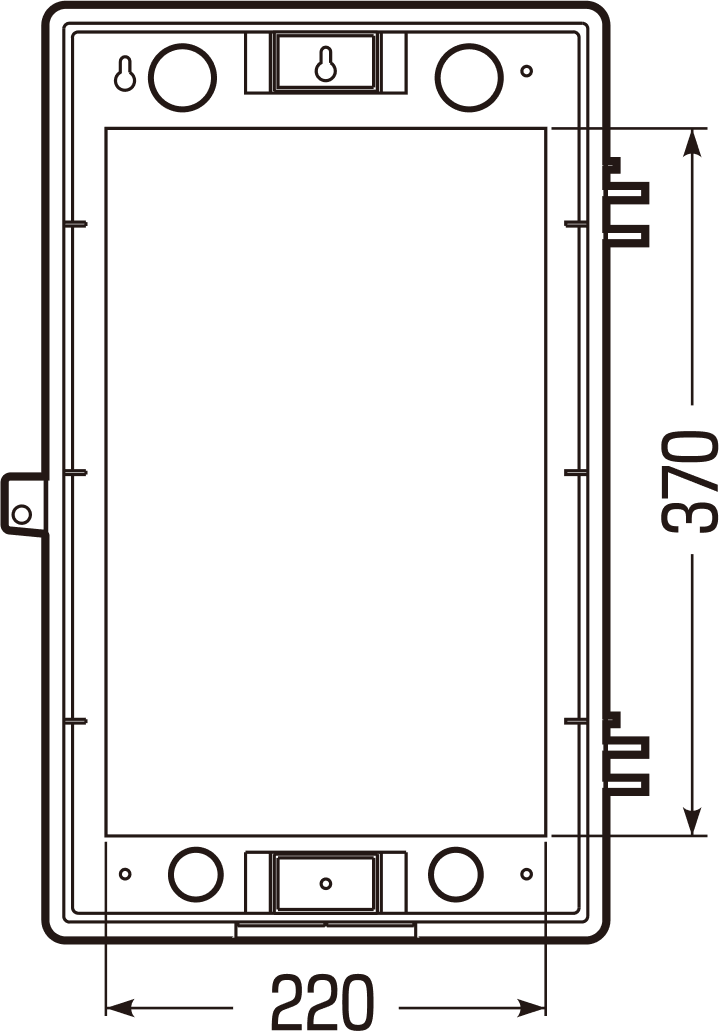

    品番/ WB-4ALO型 適合ポールバンド

    外径/H496×W335×D181(mm)

    板寸/H370×W220×D148(mm)

    適合例 :
    • 3P 150AF×1
  • ウオルボックス（タテ型）
    ウオルボックス（タテ型）

    ウオルボックス（タテ型）

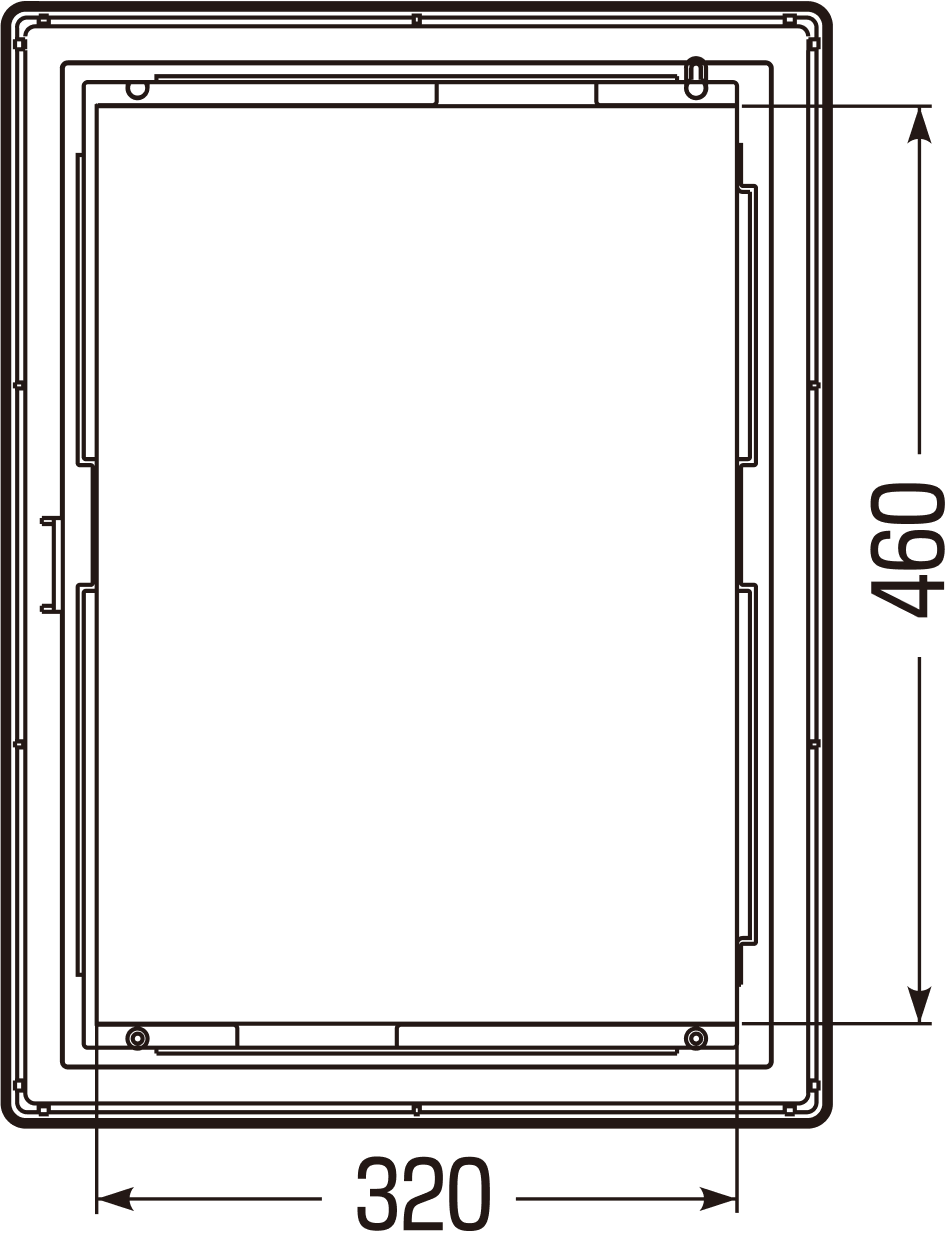

    品番/ WB-5AO型 適合ポールバンド

    外径/H560×W412×D198(mm)

    板寸/H460×W320×D146(mm)

    適合例 :
    • 3P 150AF×2
  • ウオルボックス （タテ型）・蓋：曲面（透明蓋含む）
    ウオルボックス （タテ型）・蓋：曲面（透明蓋含む）

    ウオルボックス （タテ型）・蓋：曲面（透明蓋含む）

    品番/ WB-2PM・CWB-2PM 適合ポールバンド

    外径/H275×W194×D128(mm)

    板寸/H180×W116×D85～101(mm)

    適合例 :
    • 3P 60AF×1
  • ウオルボックス （タテ型）・蓋：曲面（透明蓋含む）
    ウオルボックス （タテ型）・蓋：曲面（透明蓋含む）

    ウオルボックス （タテ型）・蓋：曲面（透明蓋含む）

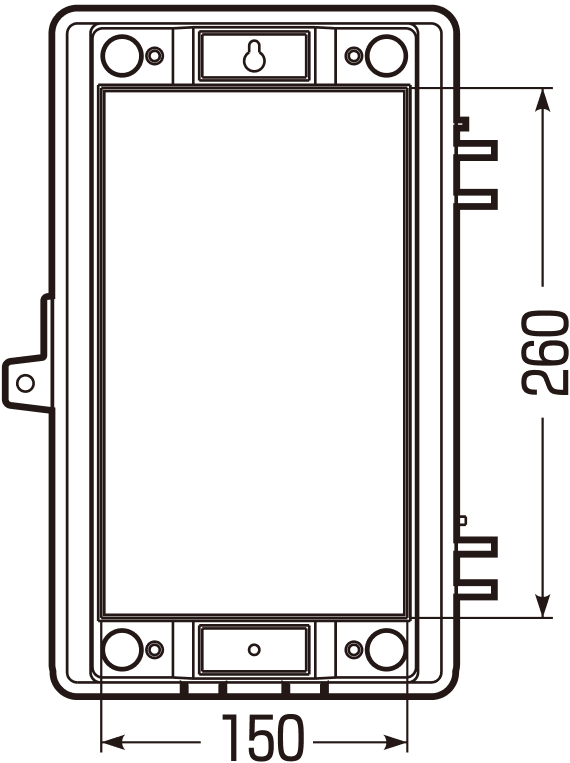

    品番/ WB-3PM・CWB-3PM 適合ポールバンド

    外径/H347×W240×D162(mm)

    板寸/H260×W150×D112～135(mm)

    適合例 :
    • 3P 100AF×1
  • ウオルボックス （タテ型）
    ウオルボックス （タテ型）

    ウオルボックス （タテ型）
    シャッター扉

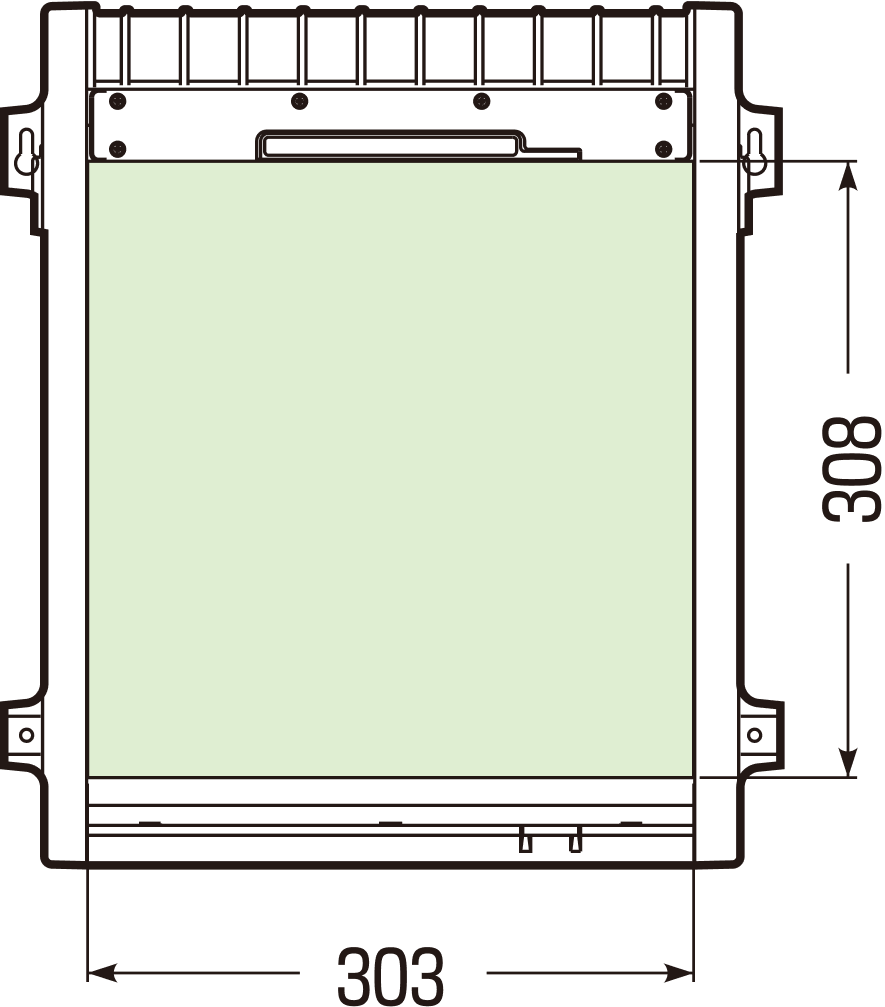

    品番/ WBS-4LJ 適合ポールバンド

    外径/H430×W388×D215(mm)

    板寸/H308×W303×D135(mm)

    適合例 :
    • 3P 100AF×3

屋根付

  • ウオルボックス（タテ型）（鍵付・透明蓋含む）
    ウオルボックス（タテ型）（鍵付・透明蓋含む）

    ウオルボックス（タテ型）（鍵付・透明蓋含む）

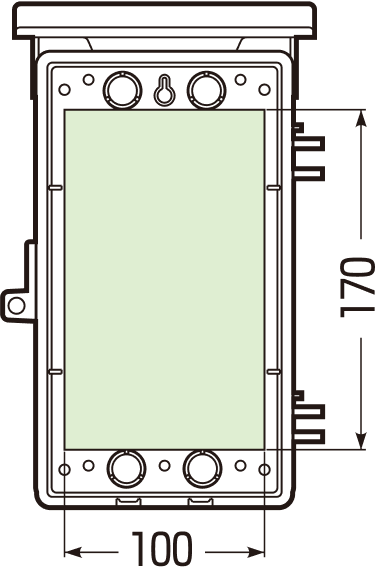

    品番/ WB-1A型・WB-1AK型・CWB-1AJ 適合ポールバンド

    外径/H256×W160×D130(mm)

    板寸/H170×W100×D90(mm)

    適合例 :
    • 3P 30AF×1

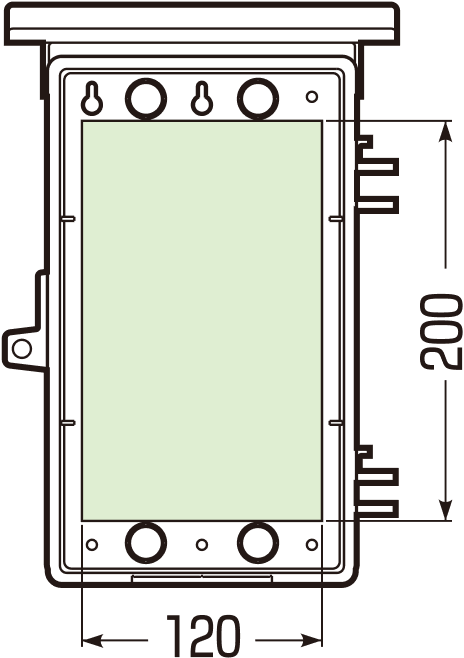

  • ウオルボックス（タテ型）（鍵付・透明蓋含む）
    ウオルボックス（タテ型）（鍵付・透明蓋含む）

    ウオルボックス（タテ型）（鍵付・透明蓋含む）

    品番/ WB-2A型・WB-2AK型・CWB-2AJ 適合ポールバンド

    外径/H295×W196×D150(mm)

    板寸/H200×W120×D100(mm)

    適合例 :
    • 3P 60AF×1
  • ウオルボックス（タテ型）（鍵付・透明蓋含む）
    ウオルボックス（タテ型）（鍵付・透明蓋含む）

    ウオルボックス（タテ型）（鍵付・透明蓋含む）

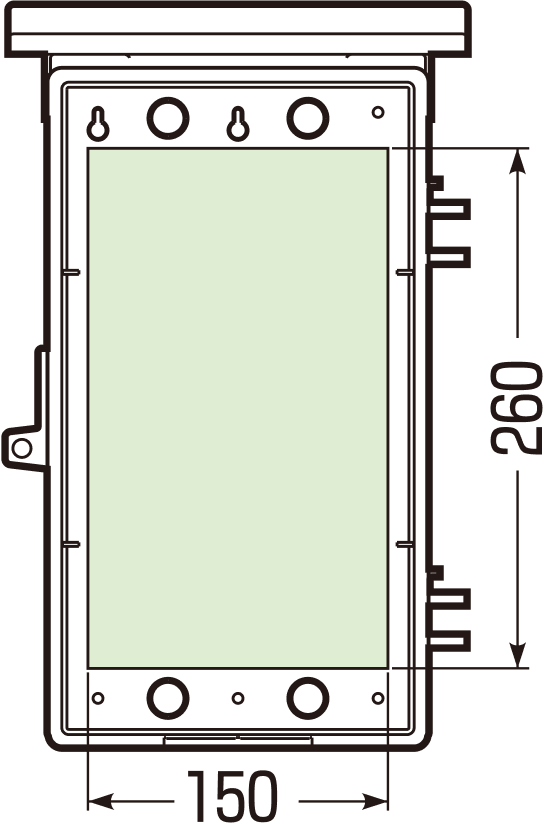

    品番/ WB-3A型・WB-3AK型・CWB-3AJ 適合ポールバンド

    外径/H377×W235×D180(mm)

    板寸/H260×W150×D120(mm)

    適合例 :
    • 3P 100AF×1
  • ウオルボックス（タテ型）
    ウオルボックス（タテ型）

    ウオルボックス（タテ型）

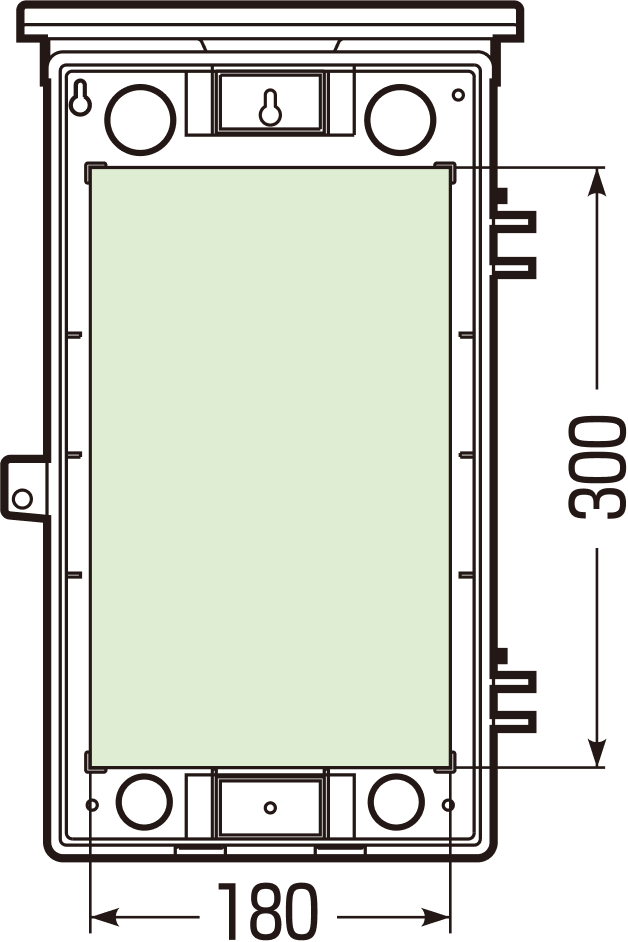

    品番/ WB-4A型 適合ポールバンド

    外径/H430×W265×D195(mm)

    板寸/H300×W180×D140(mm)

    適合例 :
    • 3P 100AF×1

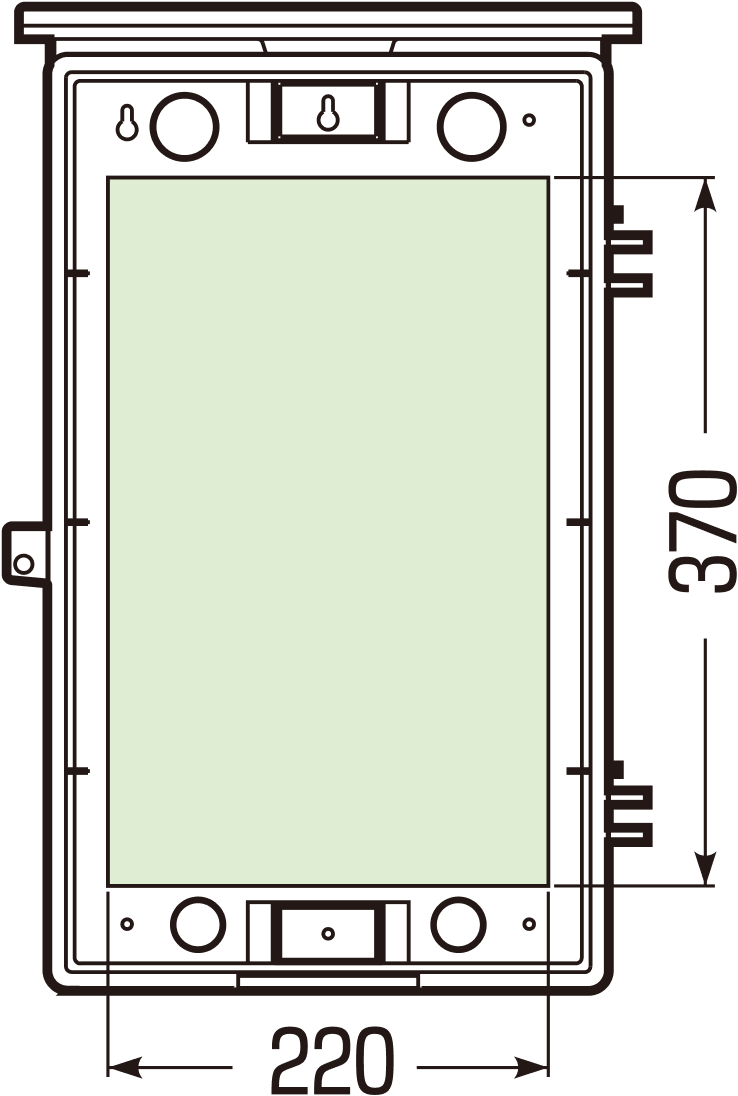

  • ウオルボックス（タテ型）
    ウオルボックス（タテ型）

    ウオルボックス（タテ型）

    品番/ WB-4AL型 適合ポールバンド

    外径/H517×W335×D210(mm)

    板寸/H370×W220×D148(mm)

    適合例 :
    • 3P 150AF×1

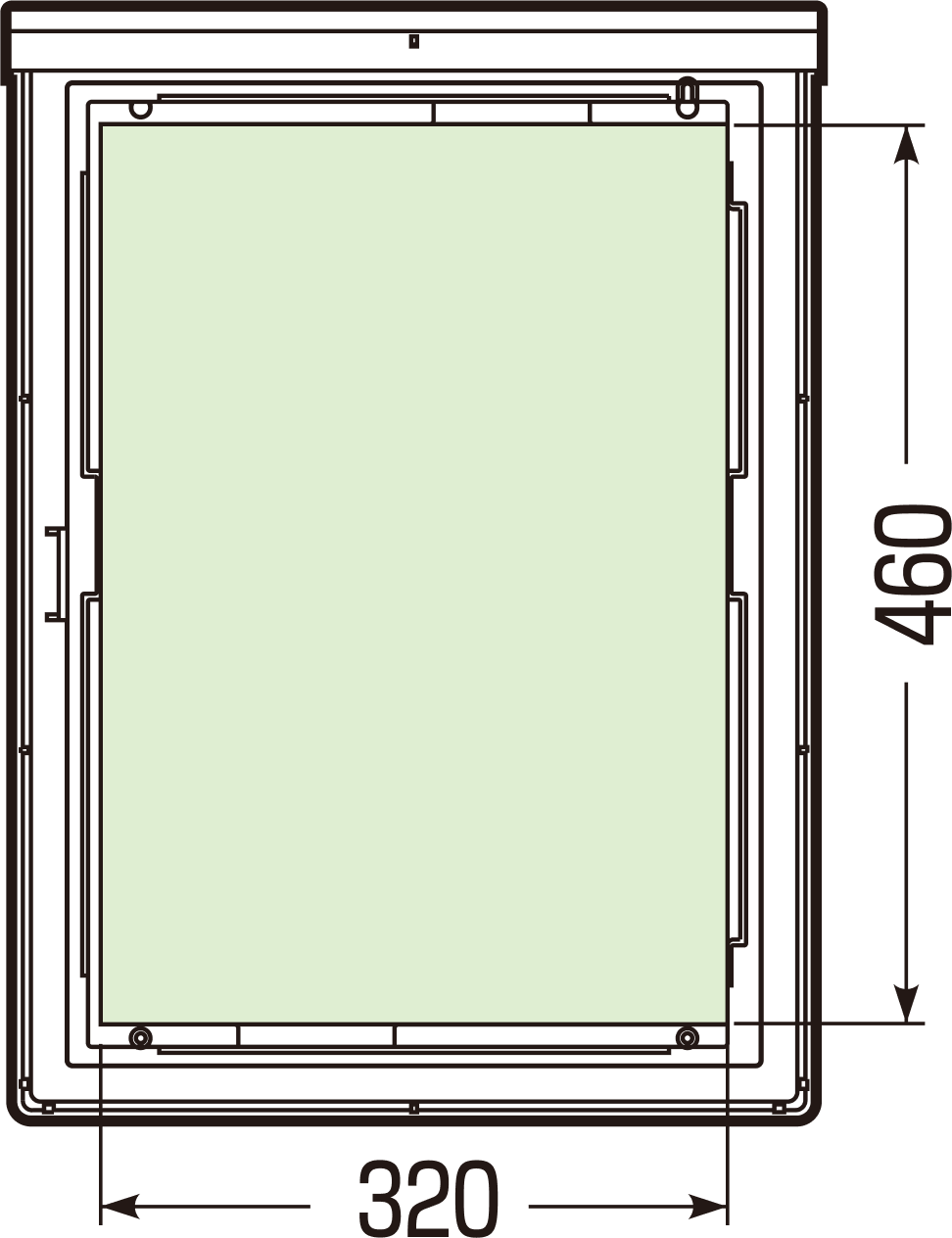

  • ウオルボックス（タテ型）
    ウオルボックス（タテ型）

    ウオルボックス（タテ型）

    品番/ WB-5A型 適合ポールバンド

    外径/H571×W418×D210(mm)

    板寸/H460×W320×D146(mm)

    適合例 :
    • 3P 150AF×2

屋根一体型

  • ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）
    ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）

    ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）

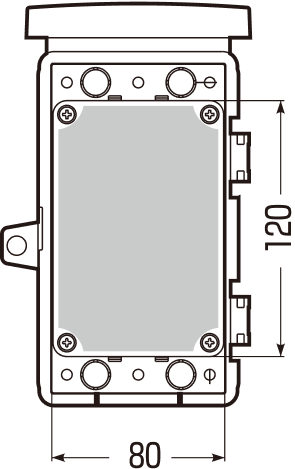

    品番/ WB-DM・WB-DHM・CWB-DM 適合ポールバンド

    外径/H193×W117×D90(mm)

    板寸/H120×W80×D55～65(mm)

    適合例 :
    • 2P　30AF×1
  • ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）
    ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）

    ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）

    品番/ WB-1DM・WB-1DHM・CWB-1DM 適合ポールバンド

    外径/H264×W158×D103(mm)

    板寸/H170×W121×D63～76(mm)

    適合例 :
    • 3P 30AF×1
  • ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）
    ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）

    ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）

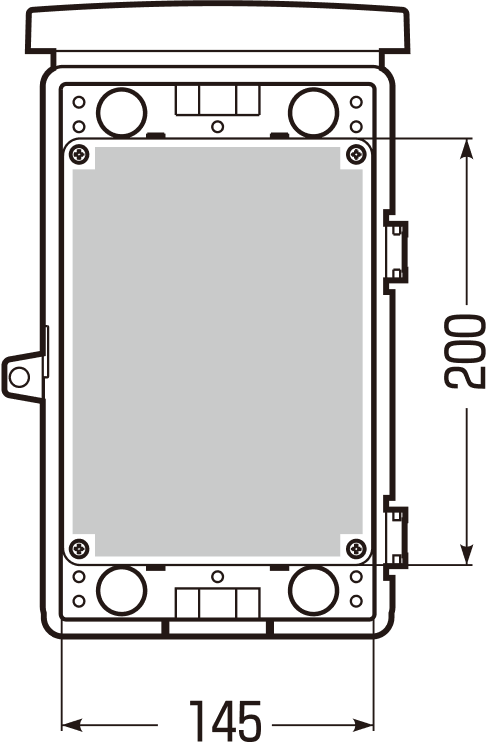

    品番/ WB-2DM・WB-2DHM・CWB-2DM 適合ポールバンド

    外径/H303×W189×D116(mm)

    板寸/H200×W145×D73～88(mm)

    適合例 :
    • 3P 60AF×1
  • ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）
    ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）

    ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）

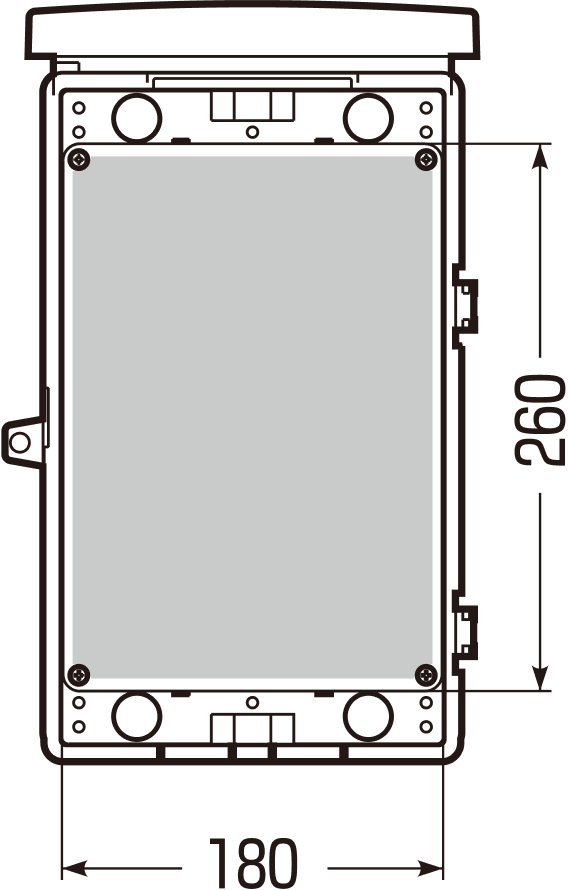

    品番/ WB-3DM・WB-3DHM・CWB-3DM 適合ポールバンド

    外径/H366×W224×D140(mm)

    板寸/H260×W180×D86～114(mm)

    適合例 :
    • 3P 100AF×1

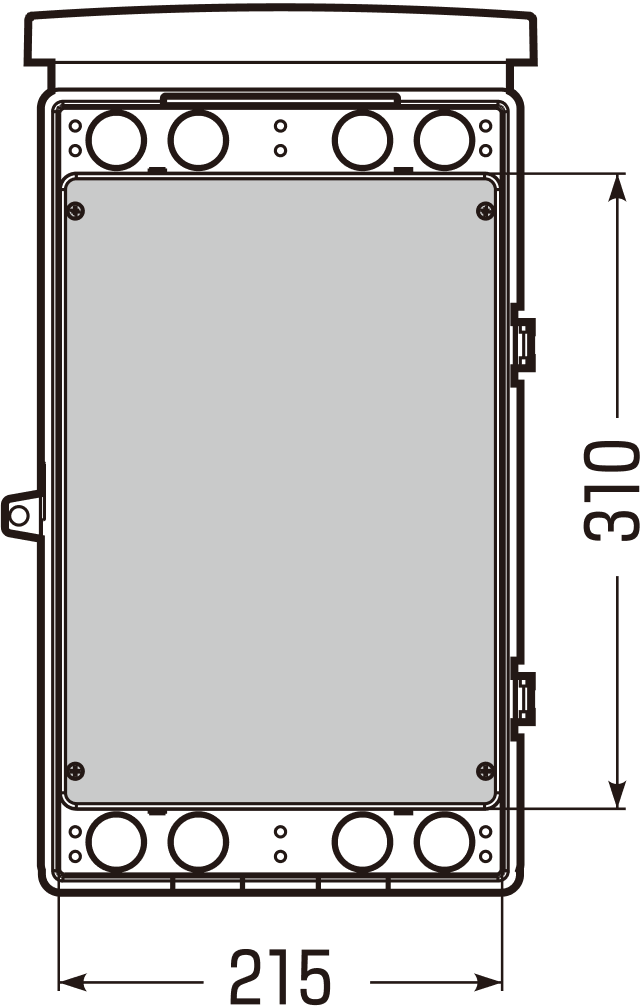

  • ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）
    ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）

    ウオルボックス（タテ型）（ハイグレード・スモークカバー含む）

    品番/ WB-4DM・WB-4DHM・CWB-4DM 適合ポールバンド

    外径/H436×W258×D160(mm)

    板寸/H310×W215×D124～134(mm)

    適合例 :
    • 3P 100AF×1

サイズを選択する

屋根無 屋根付 屋根一体型

屋根無

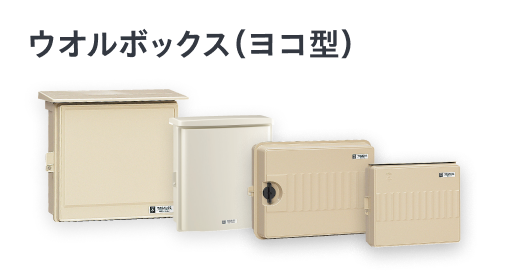

  • ウオルボックス（ヨコ型）・上開き
    ウオルボックス（ヨコ型）・上開き

    ウオルボックス（ヨコ型）・上開き

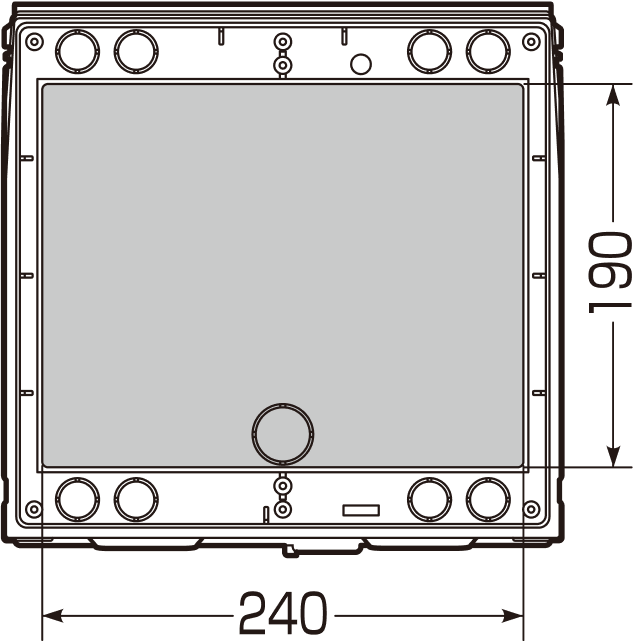

    品番/ WBV-12型 適合ポールバンド

    外径/H282×W293×D142(mm)

    板寸/H190×W240×D109～119(mm)

    適合例 :
    • 3P 60AF×2
  • ウオルボックス（ヨコ型）・上開き・木板
    ウオルボックス（ヨコ型）・上開き・木板

    ウオルボックス（ヨコ型）・上開き・木板
    木板

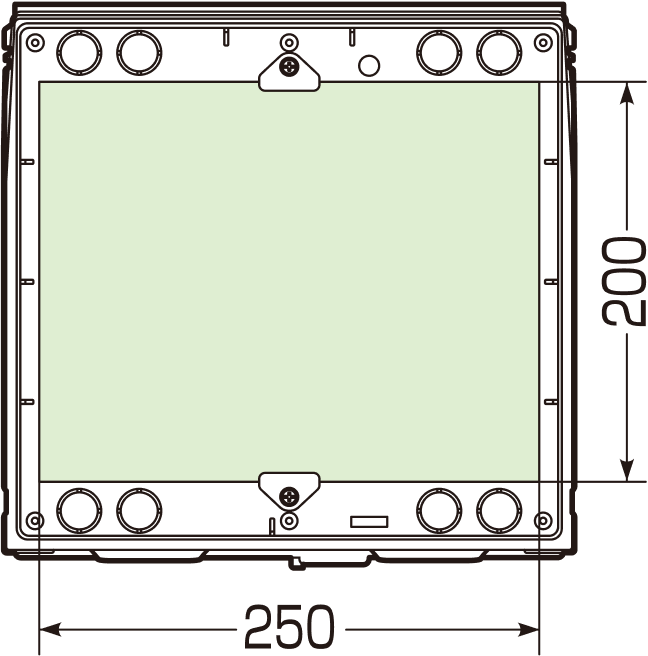

    品番/ WBV-12WM 適合ポールバンド

    外径/H282×W293×D142(mm)

    板寸/H200×W250×D103～113(mm)

    適合例 :
    • 3P 60AF×2

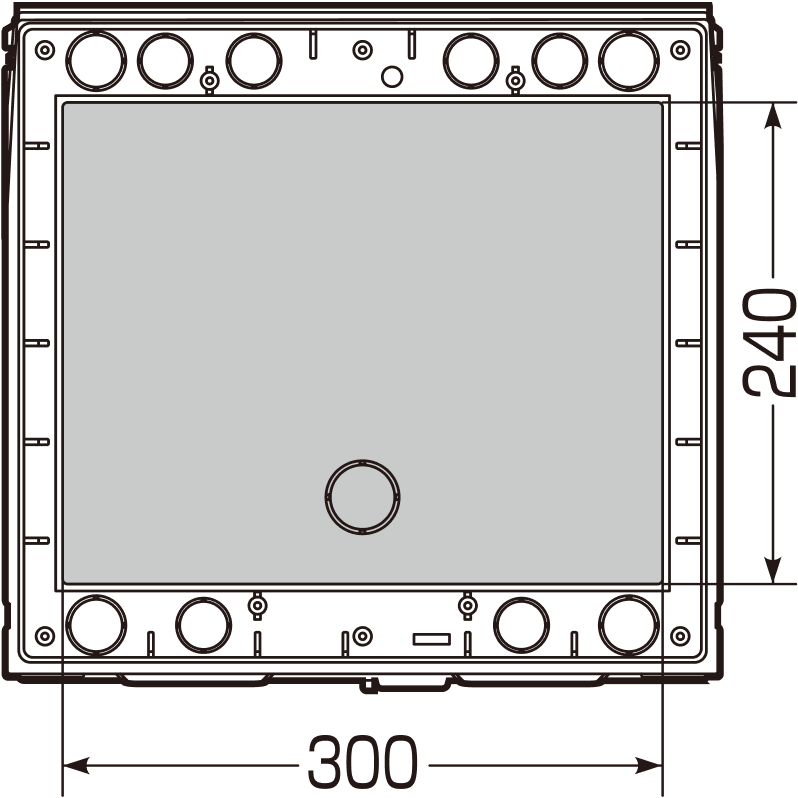

  • ウオルボックス（ヨコ型）・上開き(鍵付含む)
    ウオルボックス（ヨコ型）・上開き(鍵付含む)

    ウオルボックス（ヨコ型）・上開き(鍵付含む)
    鍵付含む

    品番/ WBV-13型・WBV-13K型 適合ポールバンド

    外径/H348×W371×D166(mm)

    板寸/H240×W300×D136～143(mm)

    適合例 :
    • 3P 60AF×3
  • ウオルボックス (ヨコ型）・プラスチック基台
    ウオルボックス (ヨコ型）・プラスチック基台

    ウオルボックス (ヨコ型）・プラスチック基台

    品番/ WB-2Y型 適合ポールバンド

    外径/H283×W326×D135(mm)

    板寸/H217×W231×D113(mm)

    適合例 :
    • 3P 60AF×2
  • ウオルボックス (ヨコ型）
    ウオルボックス (ヨコ型）

    ウオルボックス (ヨコ型）

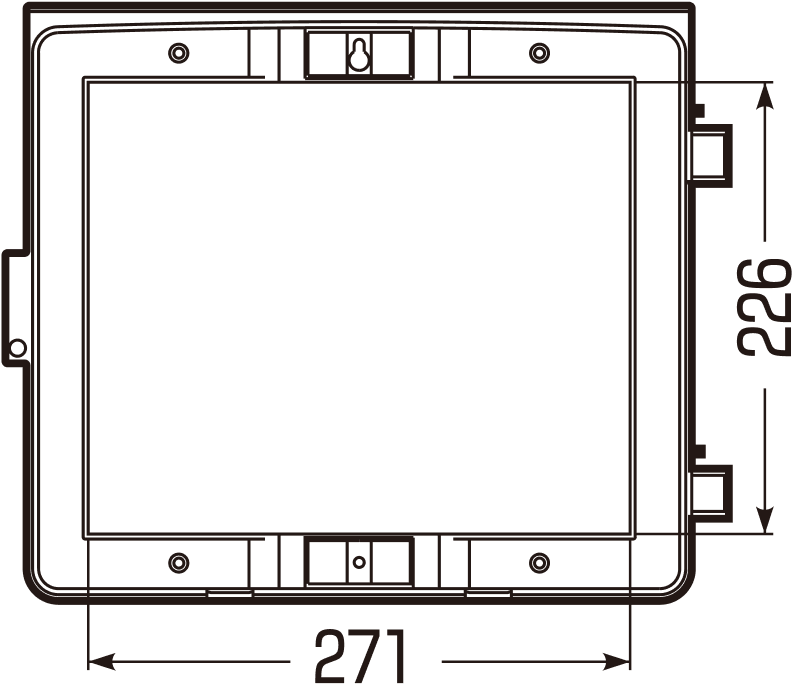

    品番/ WB-3型 適合ポールバンド

    外径/H297×W364×D135(mm)

    板寸/H225×W270×D108(mm)

    適合例 :
    • 3P 60AF×3
  • ウオルボックス (ヨコ型）・ロック式
    ウオルボックス (ヨコ型）・ロック式

    ウオルボックス (ヨコ型）・ロック式

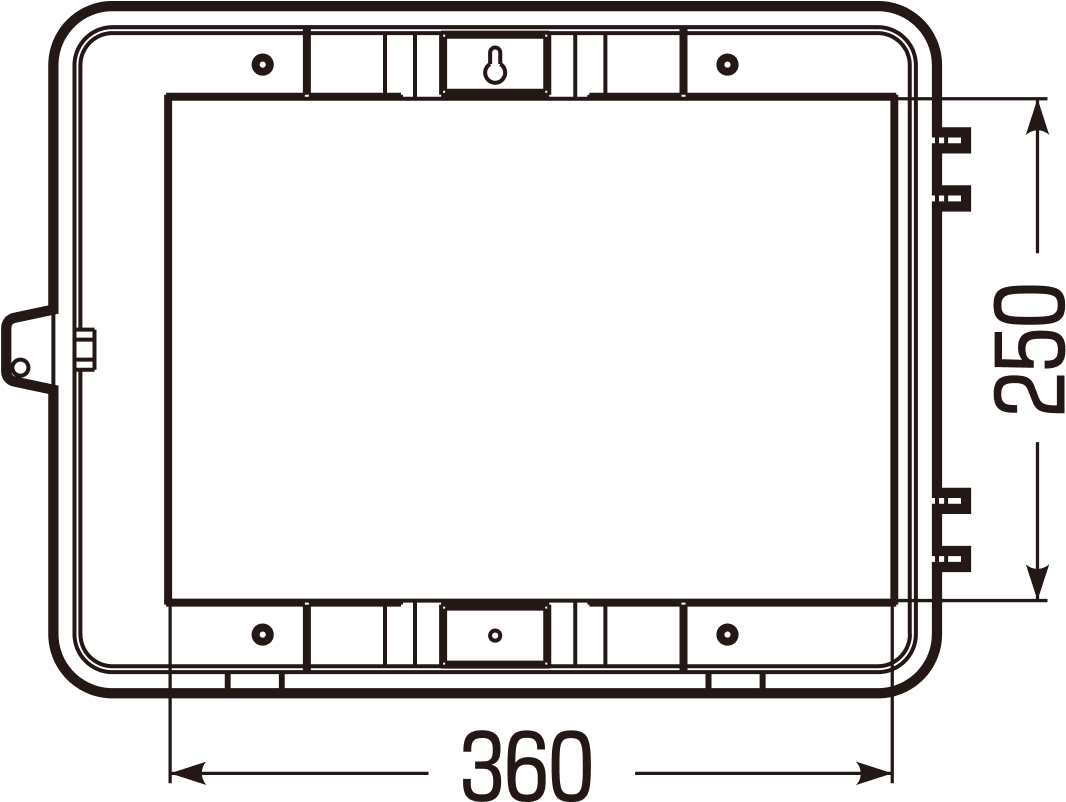

    品番/ WB-4型 適合ポールバンド

    外径/H350×W479×D176(mm)

    板寸/H250×W360×D144(mm)

    適合例 :
    • 3P 100AF×3

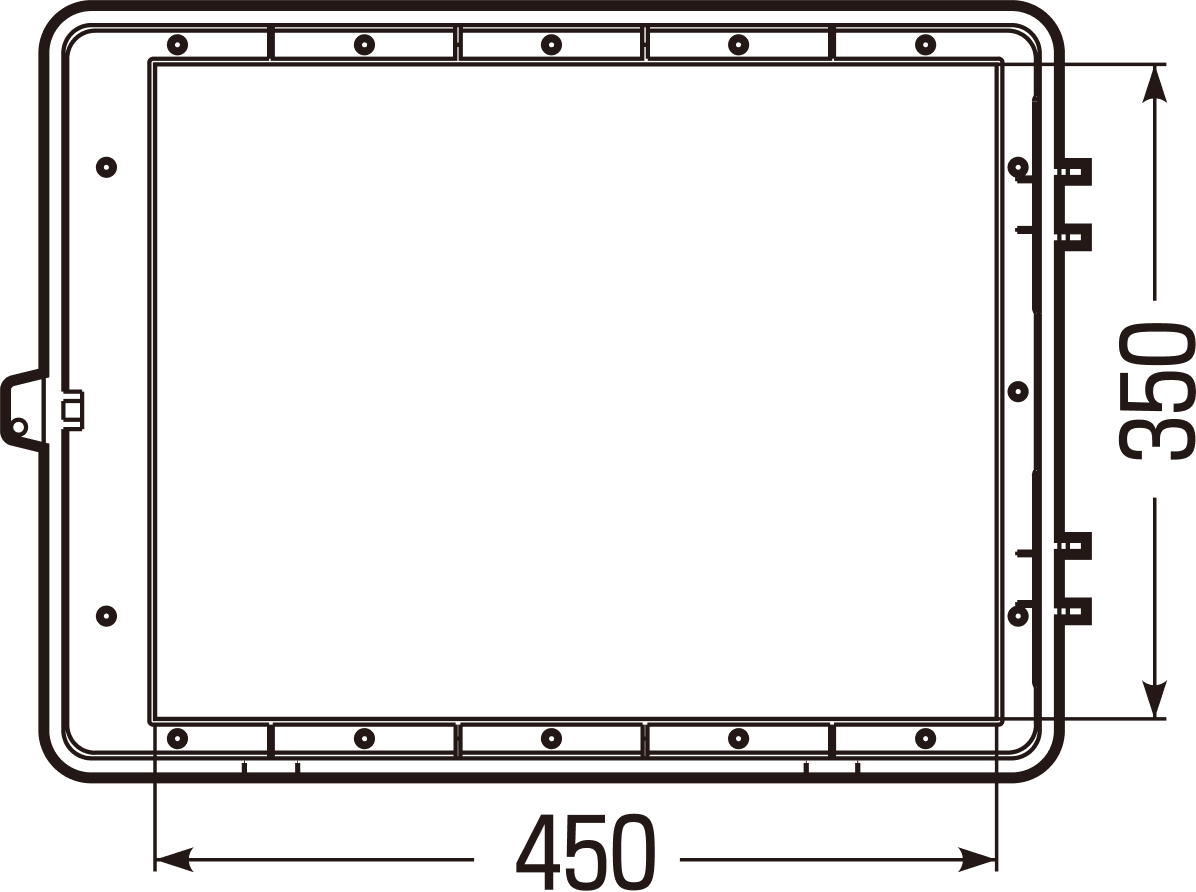

  • ウオルボックス (ヨコ型）・ロック式
    ウオルボックス (ヨコ型）・ロック式

    ウオルボックス (ヨコ型）・ロック式

    品番/ WB-5型 適合ポールバンド

    外径/H420×W578×D213(mm)

    板寸/H350×W450×D175(mm)

    適合例 :
    • 3P 100AF×4
  • ウオルボックス（ヨコ型）（透明蓋含む）
    ウオルボックス（ヨコ型）（透明蓋含む）

    ウオルボックス（ヨコ型）（透明蓋含む）

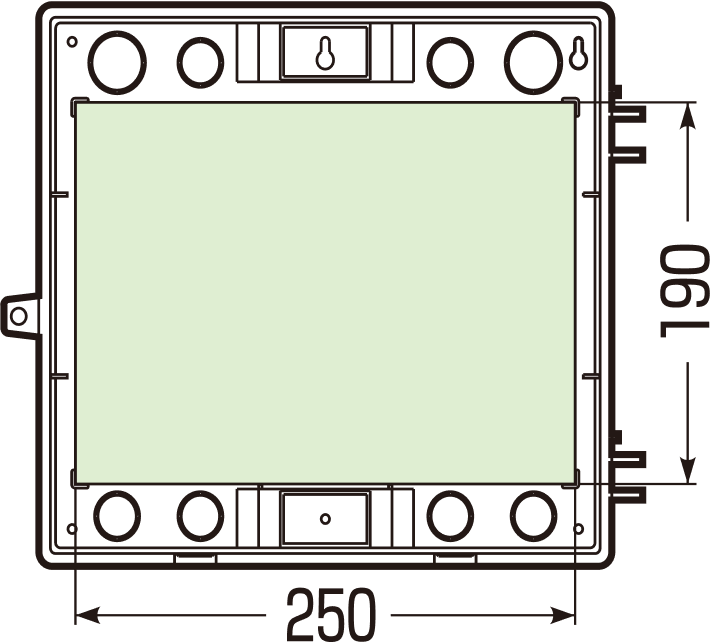

    品番/ WB-12AO型・CWB-12AOJ 適合ポールバンド

    外径/H280×W332×D133(mm)

    板寸/H190×W250×D106(mm)

    適合例 :
    • 3P　60AF×2
  • ウオルボックス（ヨコ型）（透明蓋含む）
    ウオルボックス（ヨコ型）（透明蓋含む）

    ウオルボックス（ヨコ型）（透明蓋含む）

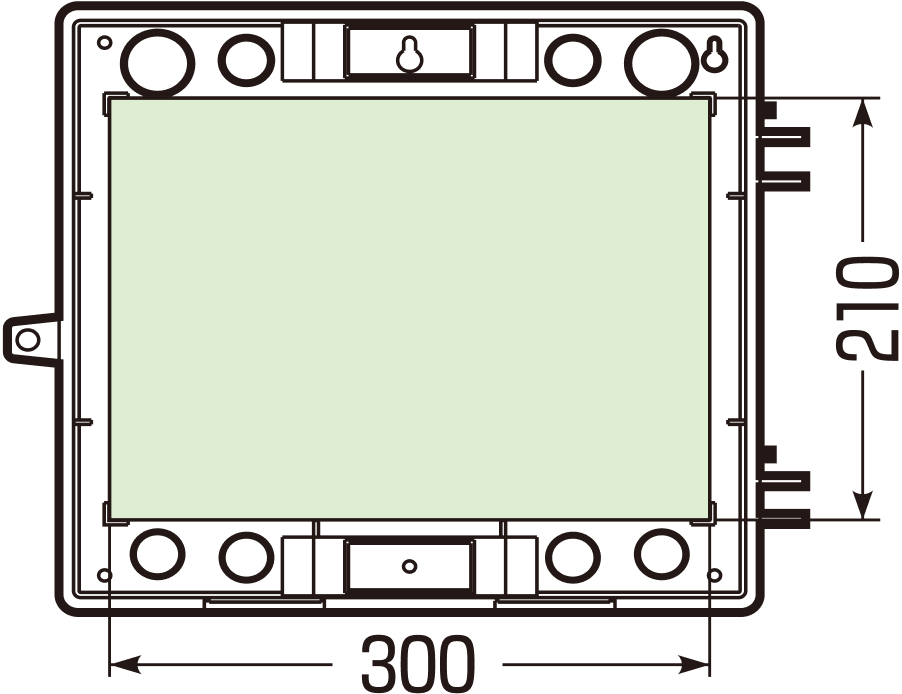

    品番/ WB-13AO型・CWB-13AOJ 適合ポールバンド

    外径/H315×W384×D167(mm)

    板寸/H210×W300×D140(mm)

    適合例 :
    • 3P　60AF×3
  • ウオルボックス（ヨコ型）（透明蓋含む）
    ウオルボックス（ヨコ型）（透明蓋含む）

    ウオルボックス（ヨコ型）（透明蓋含む）

    品番/ WB-14AO型・CWB-14AOJ 適合ポールバンド

    外径/H341×W435×D187(mm)

    板寸/H230×W340×D159(mm)

    適合例 :
    • 3P 100AF×3
  • ウオルボックス（ヨコ型）
    ウオルボックス（ヨコ型）

    ウオルボックス（ヨコ型）

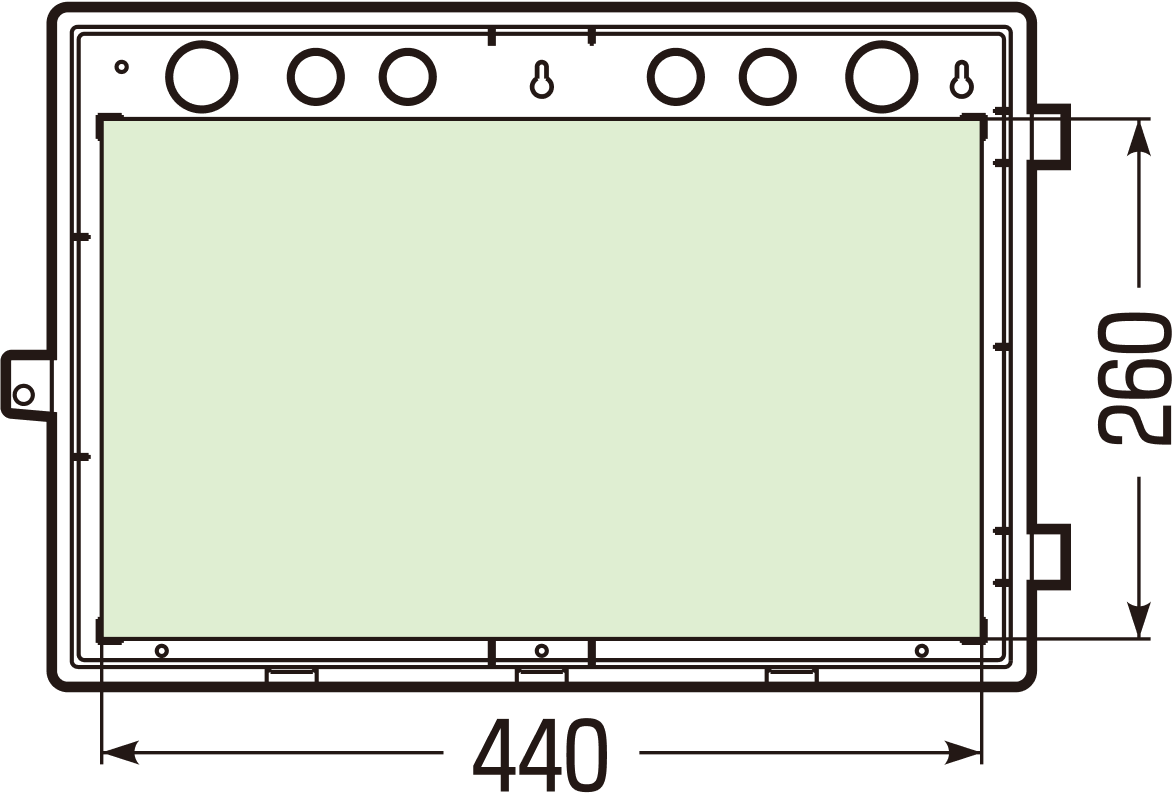

    品番/ WB-15AO型 適合ポールバンド

    外径/H350×W530×D180(mm)

    板寸/H260×W440×D152(mm)

    適合例 :
    • 3P 150AF×3

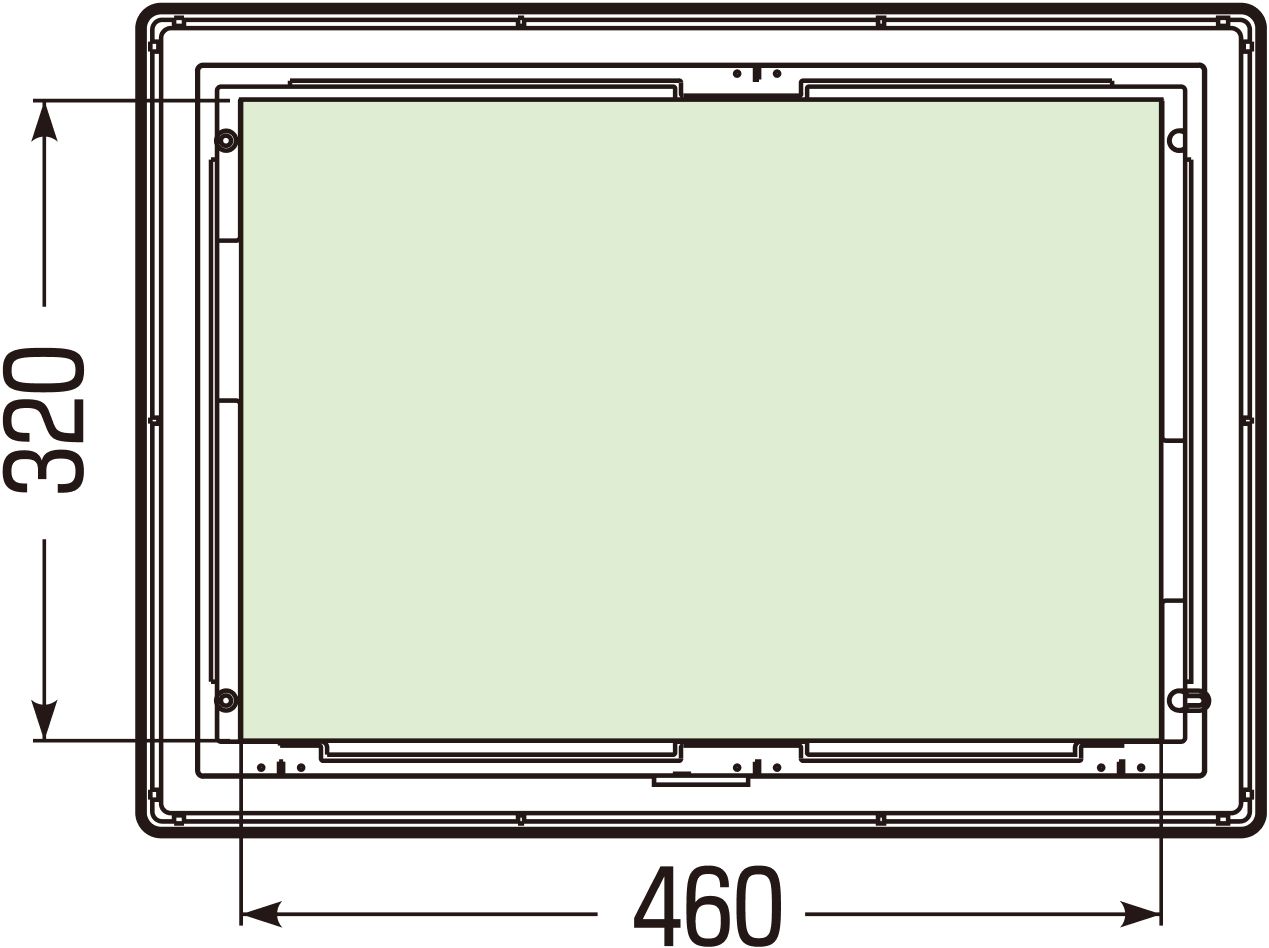

  • ウオルボックス（ヨコ型）
    ウオルボックス（ヨコ型）

    ウオルボックス（ヨコ型）

    品番/ WB-16AO型 適合ポールバンド

    外径/H412×W560×D197(mm)

    板寸/H320×W460×D147(mm)

    適合例 :
    • 3P 150AF×3
  • ウオルボックス（ヨコ型）
    ウオルボックス（ヨコ型）

    ウオルボックス（ヨコ型）

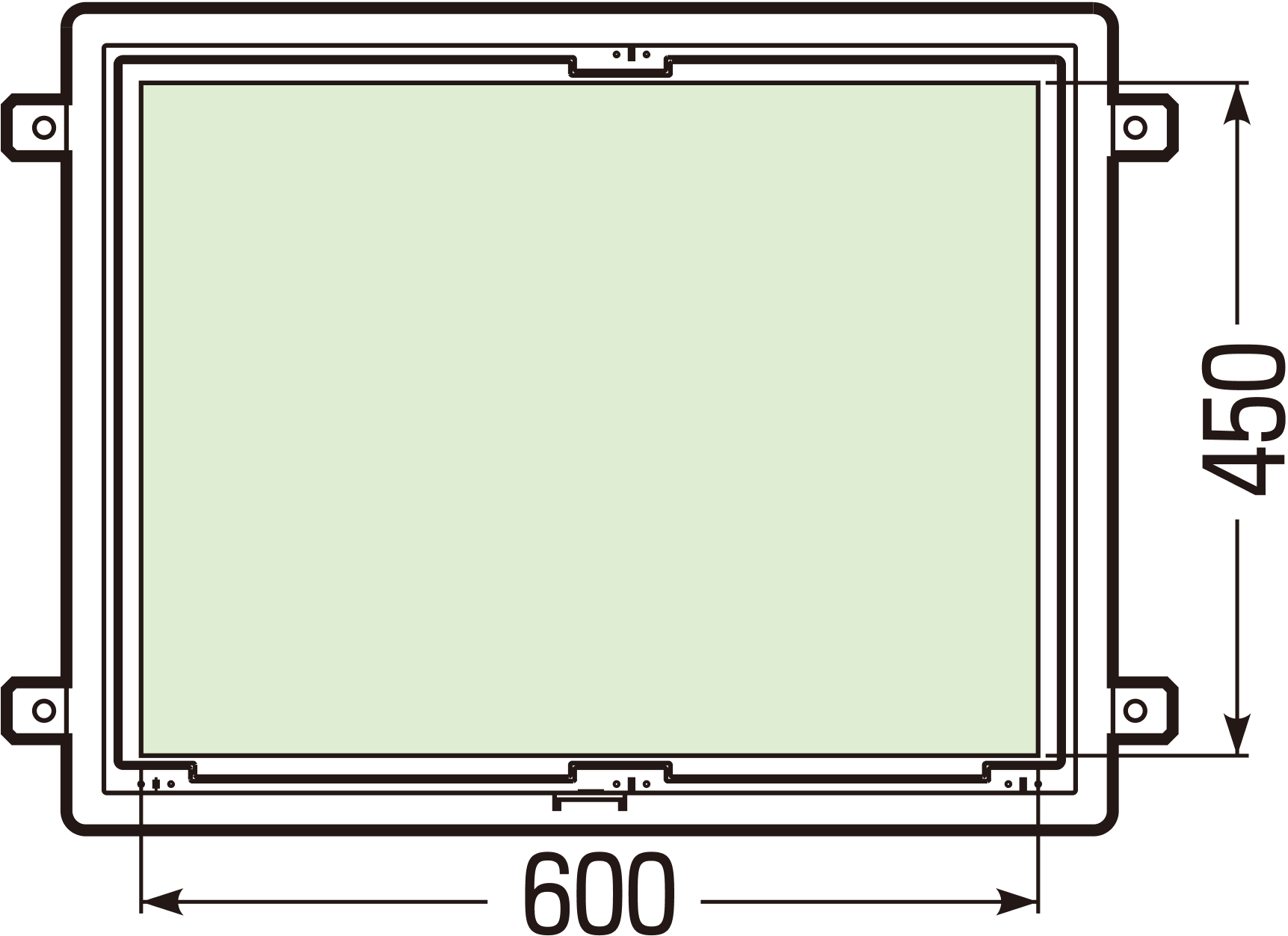

    品番/ WB-18AO型 適合ポールバンド

    外径/H550×W780×D237(mm)

    板寸/H450×W600×D175(mm)

    適合例 :
    • 3P 150AF×5
  • ウオルボックス （タテ型）・蓋：曲面（透明蓋含む）
    ウオルボックス （タテ型）・蓋：曲面（透明蓋含む）

    ウオルボックス （タテ型）・蓋：曲面（透明蓋含む）

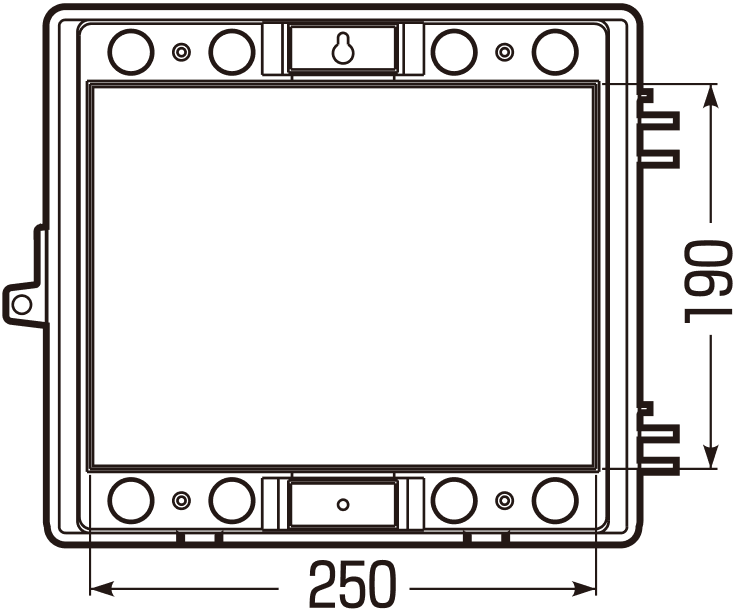

    品番/ WB-12PM・CWB-12PM 適合ポールバンド

    外径/H275×W332×D136(mm)

    板寸/H190×W250×D85(mm)

    適合例 :
    • 3P　60AF×2
  • ウオルボックス （ヨコ型）
    ウオルボックス （ヨコ型）

    ウオルボックス （ヨコ型）
    シャッター扉

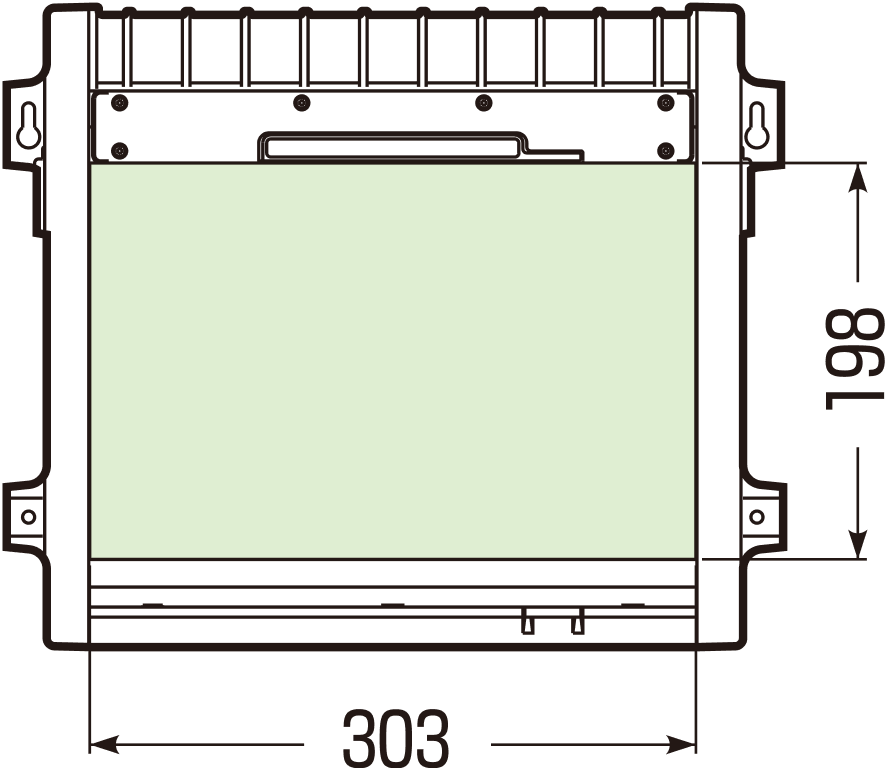

    品番/ WBS-3J 適合ポールバンド

    外径/H320×W388×D215(mm)

    板寸/H198×W303×D135(mm)

    適合例 :
    • 3P 100AF×3

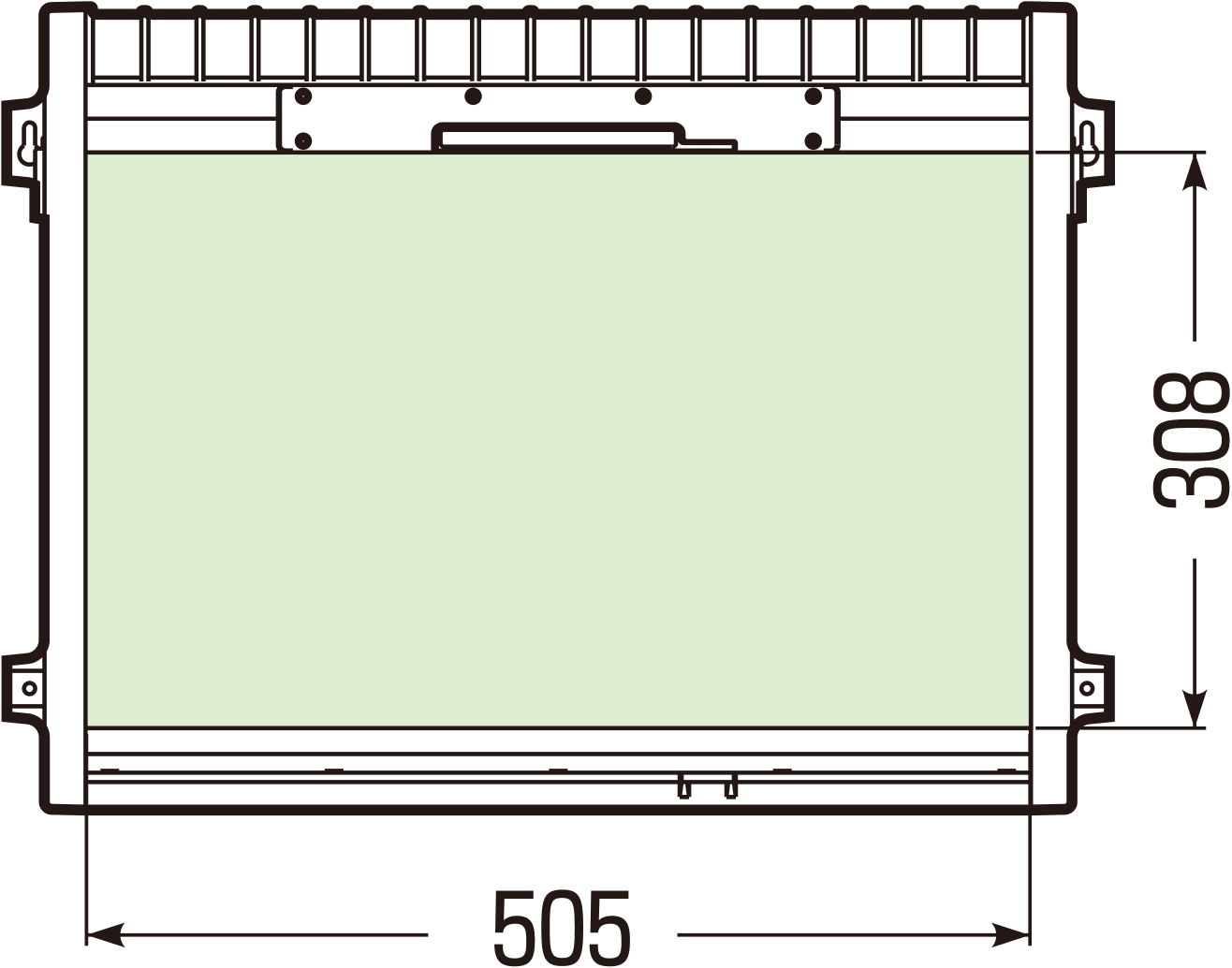

  • ウオルボックス （ヨコ型）
    ウオルボックス （ヨコ型）

    ウオルボックス （ヨコ型）
    シャッター扉

    品番/ WBS-5J 適合ポールバンド

    外径/H430×W592×D215(mm)

    板寸/H308×W505×D135(mm)

    適合例 :
    • 3P 100AF×4

屋根付

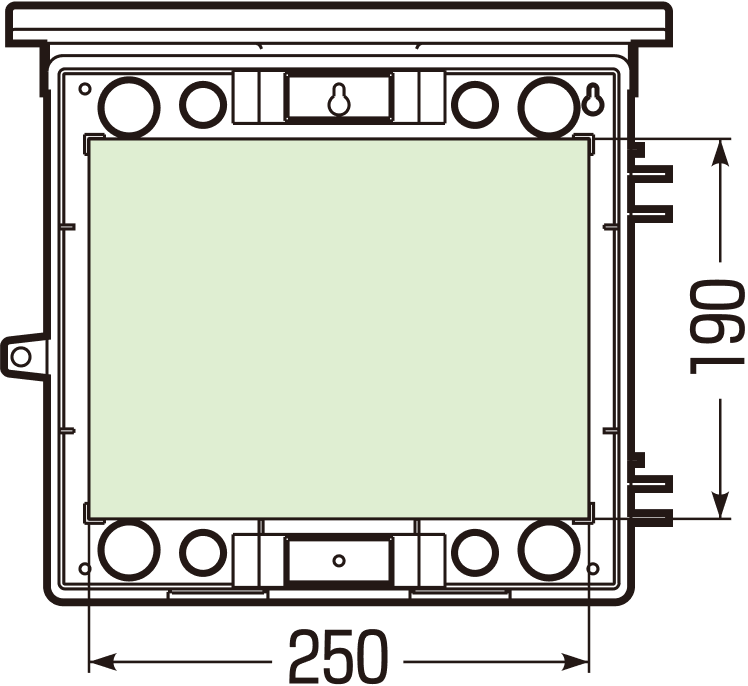

  • ウオルボックス（ヨコ型）（鍵付・透明蓋含む）
    ウオルボックス（ヨコ型）（鍵付・透明蓋含む）

    ウオルボックス（ヨコ型）（鍵付・透明蓋含む）

    品番/ WB-12A型・WB-12AK型・CWB-12AJ 適合ポールバンド

    外径/H302×W332×D150(mm)

    板寸/H190×W250×D106(mm)

    適合例 :
    • 3P　60AF×2

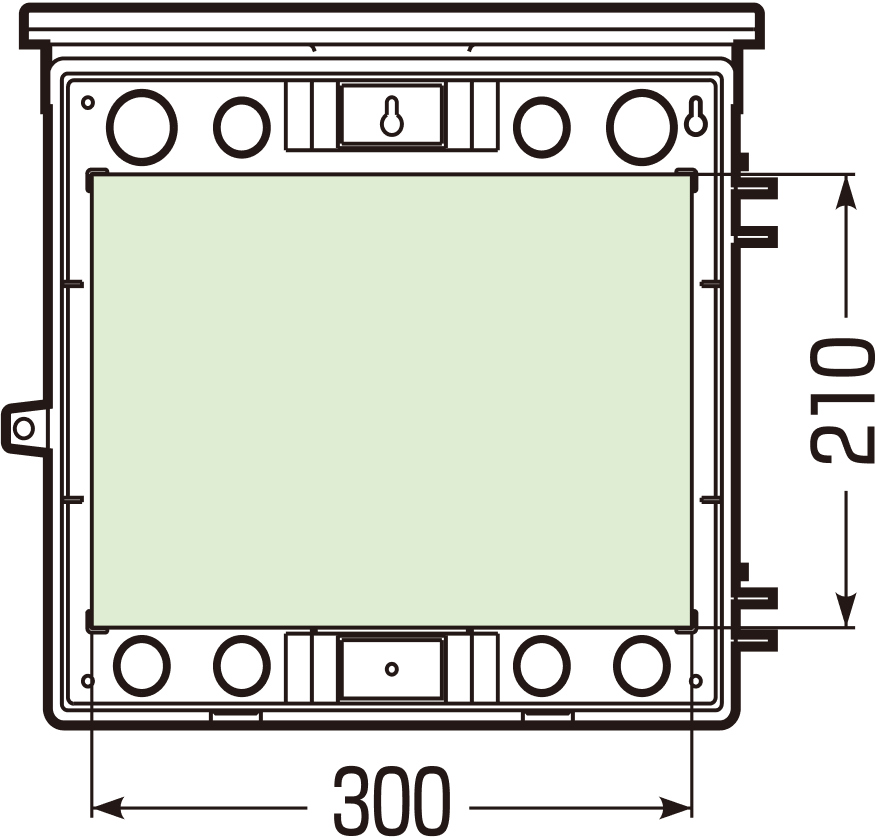

  • ウオルボックス（ヨコ型）（透明蓋含む）
    ウオルボックス（ヨコ型）（透明蓋含む）

    ウオルボックス（ヨコ型）（透明蓋含む）

    品番/ WB-13A型 適合ポールバンド

    外径/H335×W384×D195(mm)

    板寸/H210×W300×D140(mm)

    適合例 :
    • 3P　60AF×3

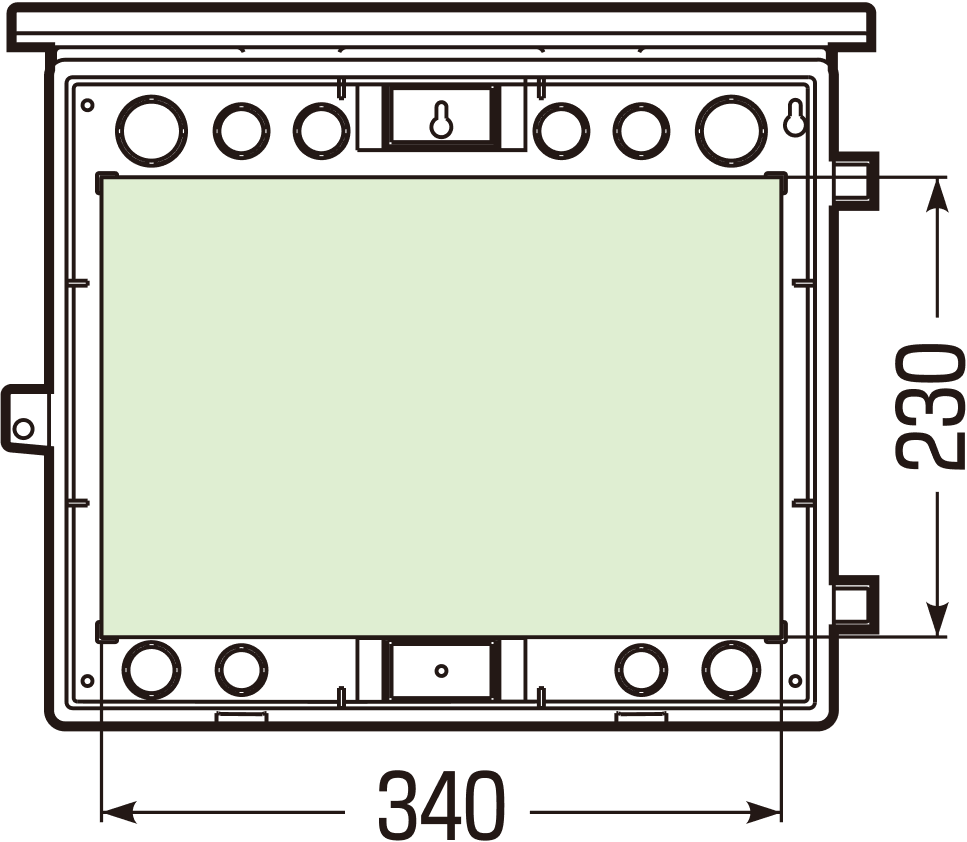

  • ウオルボックス（ヨコ型）（透明蓋含む）
    ウオルボックス（ヨコ型）（透明蓋含む）

    ウオルボックス（ヨコ型）（透明蓋含む）

    品番/ WB-14A型 適合ポールバンド

    外径/H363×W435×D215(mm)

    板寸/H230×W340×D159(mm)

    適合例 :
    • 3P 100AF×3
  • ウオルボックス（ヨコ型）
    ウオルボックス（ヨコ型）

    ウオルボックス（ヨコ型）

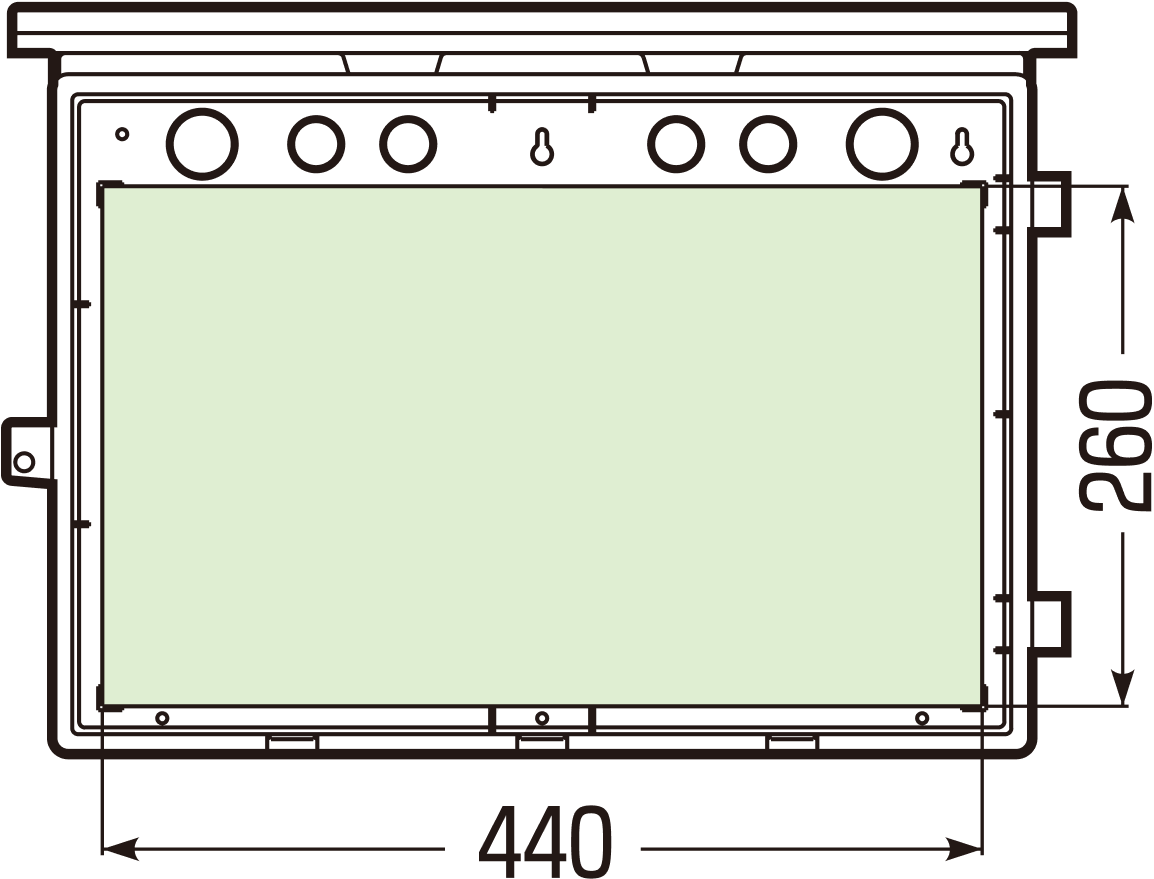

    品番/ WB-15A型 適合ポールバンド

    外径/H378×W530×D210(mm)

    板寸/H260×W440×D152(mm)

    適合例 :
    • 3P 150AF×3

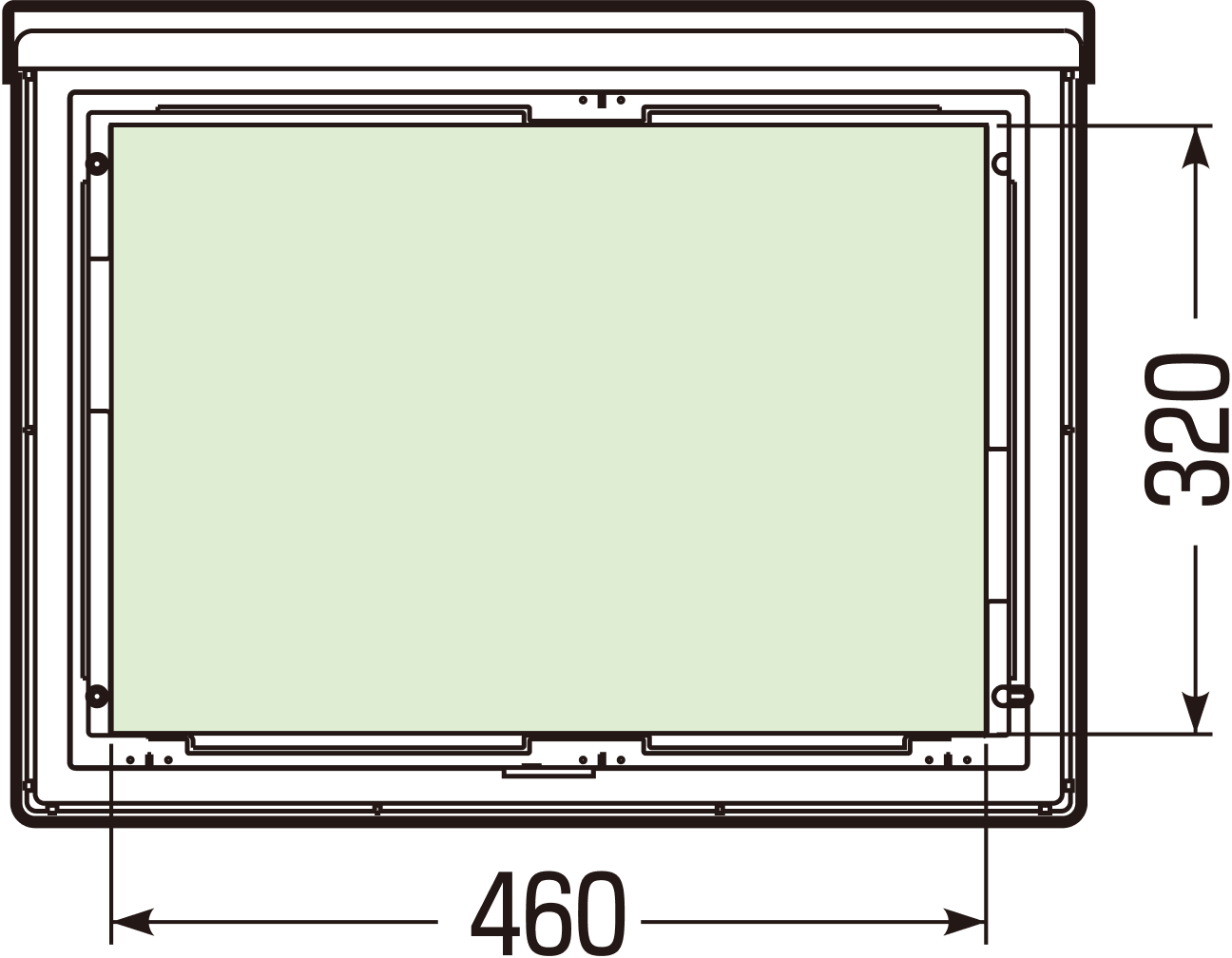

  • ウオルボックス（ヨコ型）
    ウオルボックス（ヨコ型）

    ウオルボックス（ヨコ型）

    品番/ WB-16A型 適合ポールバンド

    外径/H423×W568×D210(mm)

    板寸/H320×W460×D147(mm)

    適合例 :
    • 3P 150AF×3
  • ウオルボックス（ヨコ型）
    ウオルボックス（ヨコ型）

    ウオルボックス（ヨコ型）

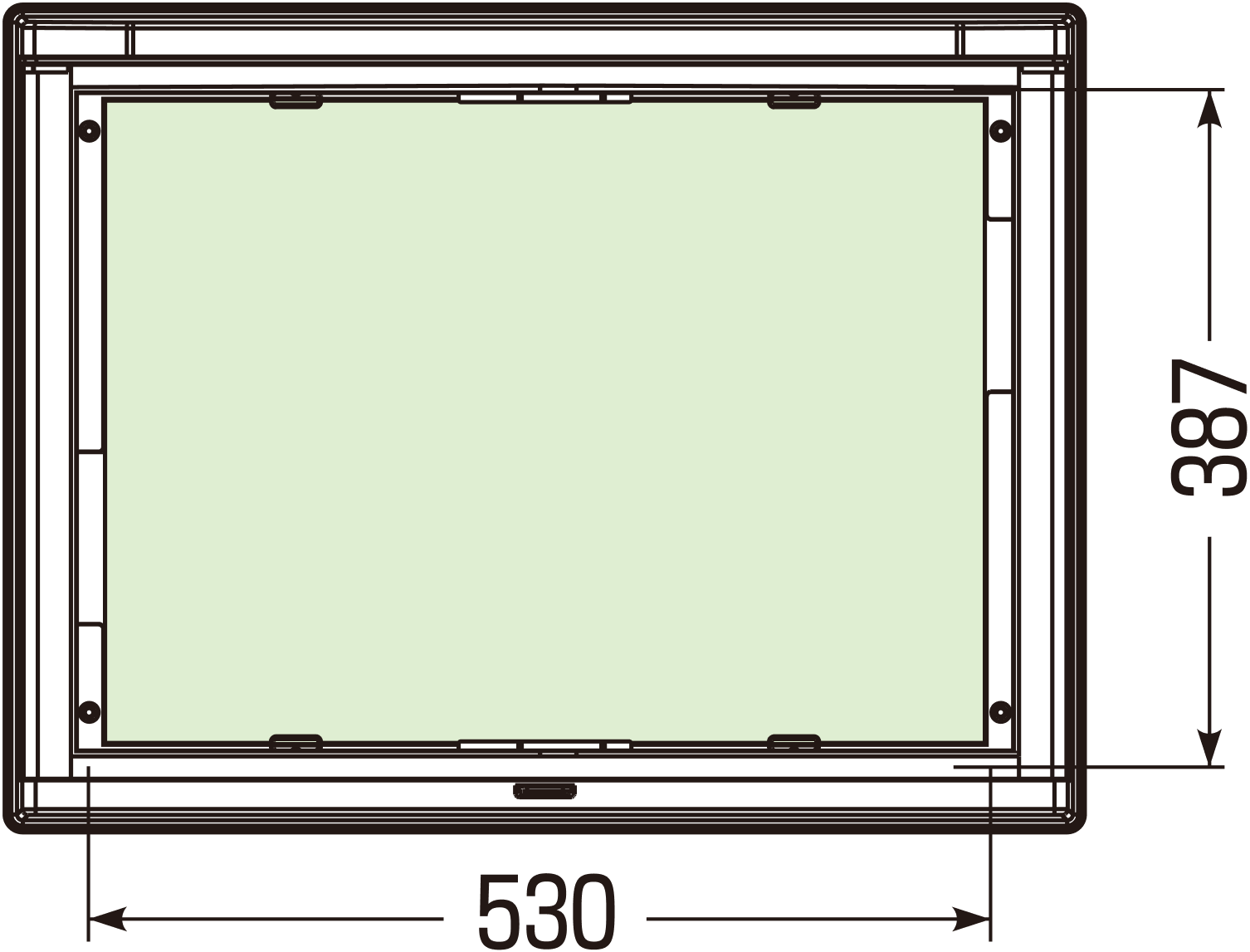

    品番/ WBA-17A型 適合ポールバンド

    外径/H495×W647×D240(mm)

    板寸/H387×W530×D174(mm)

    適合例 :
    • 3P 150AF×3
  • ウオルボックス（ヨコ型）
    ウオルボックス（ヨコ型）

    ウオルボックス（ヨコ型）

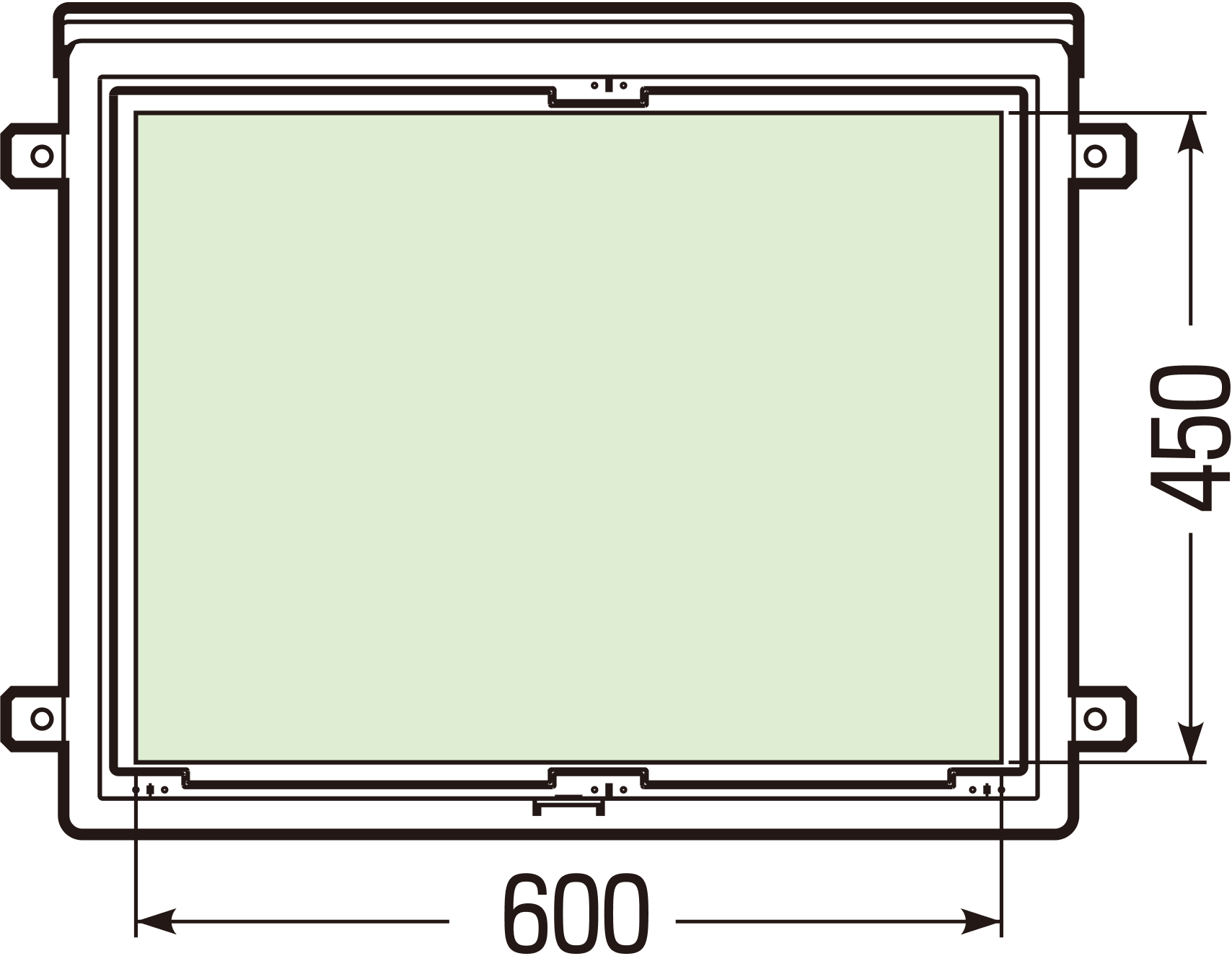

    品番/ WB-18A型 適合ポールバンド

    外径/H573×W780×D280(mm)

    板寸/H450×W600×D175(mm)

    適合例 :
    • 3P 150AF×5

屋根一体型

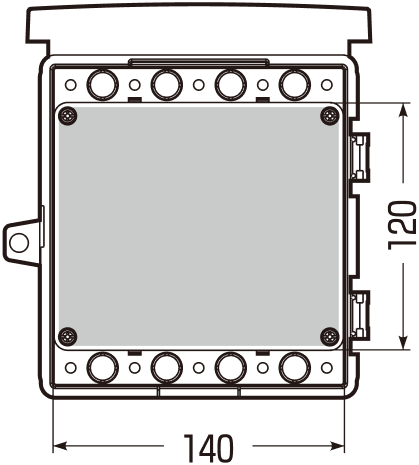

  • ウオルボックス（ヨコ型）（ハイグレード・スモークカバー含む）
    ウオルボックス（ヨコ型）（ハイグレード・スモークカバー含む）

    ウオルボックス（ヨコ型）（ハイグレード・スモークカバー含む）

    品番/ WB-10DM・WB-10DHM・CWB-10DM 適合ポールバンド

    外径/H195×W177×D95(mm)

    板寸/H120×W140×D64～70(mm)

    適合例 :
    • 2P　30AF×1
  • ウオルボックス（ヨコ型）（ハイグレード・スモークカバー含む）
    ウオルボックス（ヨコ型）（ハイグレード・スモークカバー含む）

    ウオルボックス（ヨコ型）（ハイグレード・スモークカバー含む）

    品番/ WB-11DM・WB-11DHM・CWB-11DM 適合ポールバンド

    外径/H278×W229×D113(mm)

    板寸/H170×W190×D76～86(mm)

    適合例 :
    • 3P　60AF×1
  • ウオルボックス（ヨコ型）（ハイグレード・スモークカバー含む）
    ウオルボックス（ヨコ型）（ハイグレード・スモークカバー含む）

    ウオルボックス（ヨコ型）（ハイグレード・スモークカバー含む）

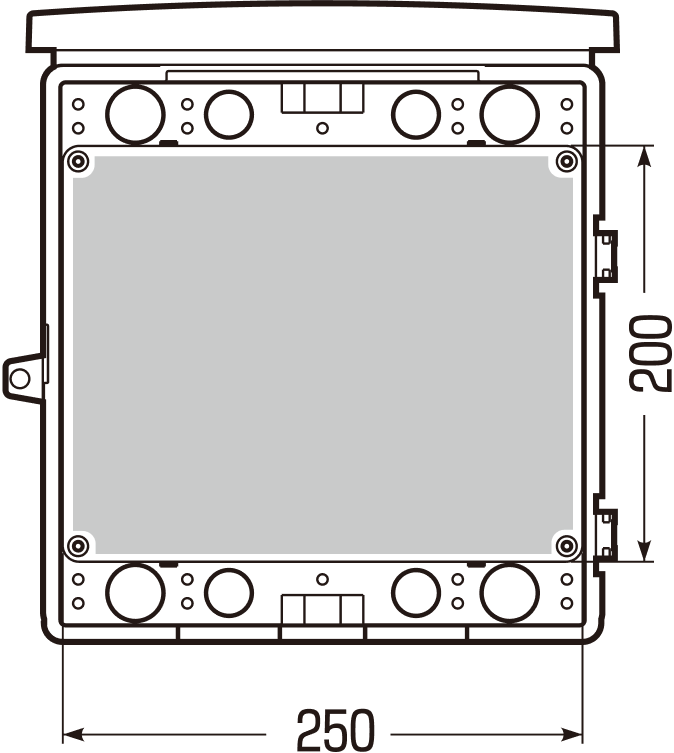

    品番/ WB-12DM・WB-12DHM・CWB-12DM 適合ポールバンド

    外径/H313×W293×D116(mm)

    板寸/H200×W250×D72～86(mm)

    適合例 :
    • 3P　60AF×2
  • ウオルボックス（ヨコ型）（ハイグレード含む）
    ウオルボックス（ヨコ型）（ハイグレード含む）

    ウオルボックス（ヨコ型）（ハイグレード含む）

    品番/ WB-13DM・WB-13DHM 適合ポールバンド

    外径/H353×W374×D170(mm)

    板寸/H292×W310×D124～139(mm)

    適合例 :
    • 3P　60AF×3
  • ウオルボックス（ヨコ型）（ハイグレード含む）
    ウオルボックス（ヨコ型）（ハイグレード含む）

    ウオルボックス（ヨコ型）（ハイグレード含む）

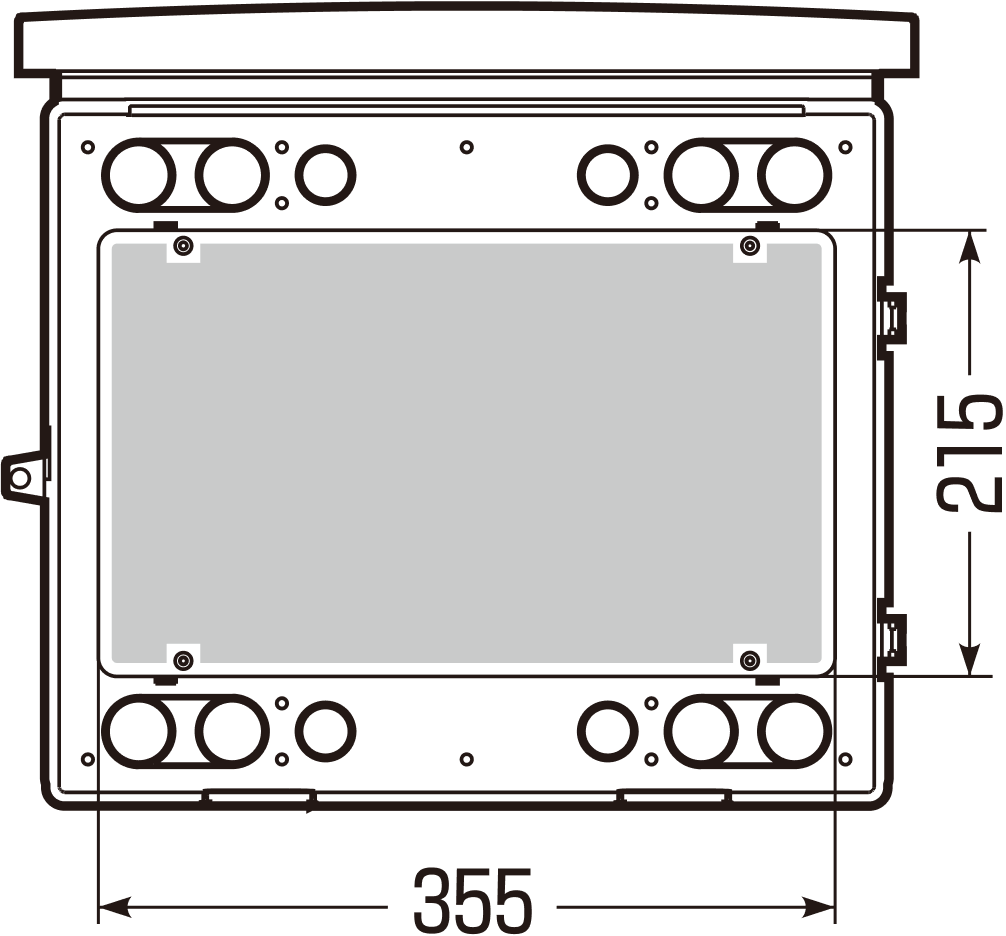

    品番/ WB-14DM・WB-14DHM 適合ポールバンド

    外径/H392×W438×D208(mm)

    板寸/H215×W355×D160～170(mm)

    適合例 :
    • 3P 100AF×3

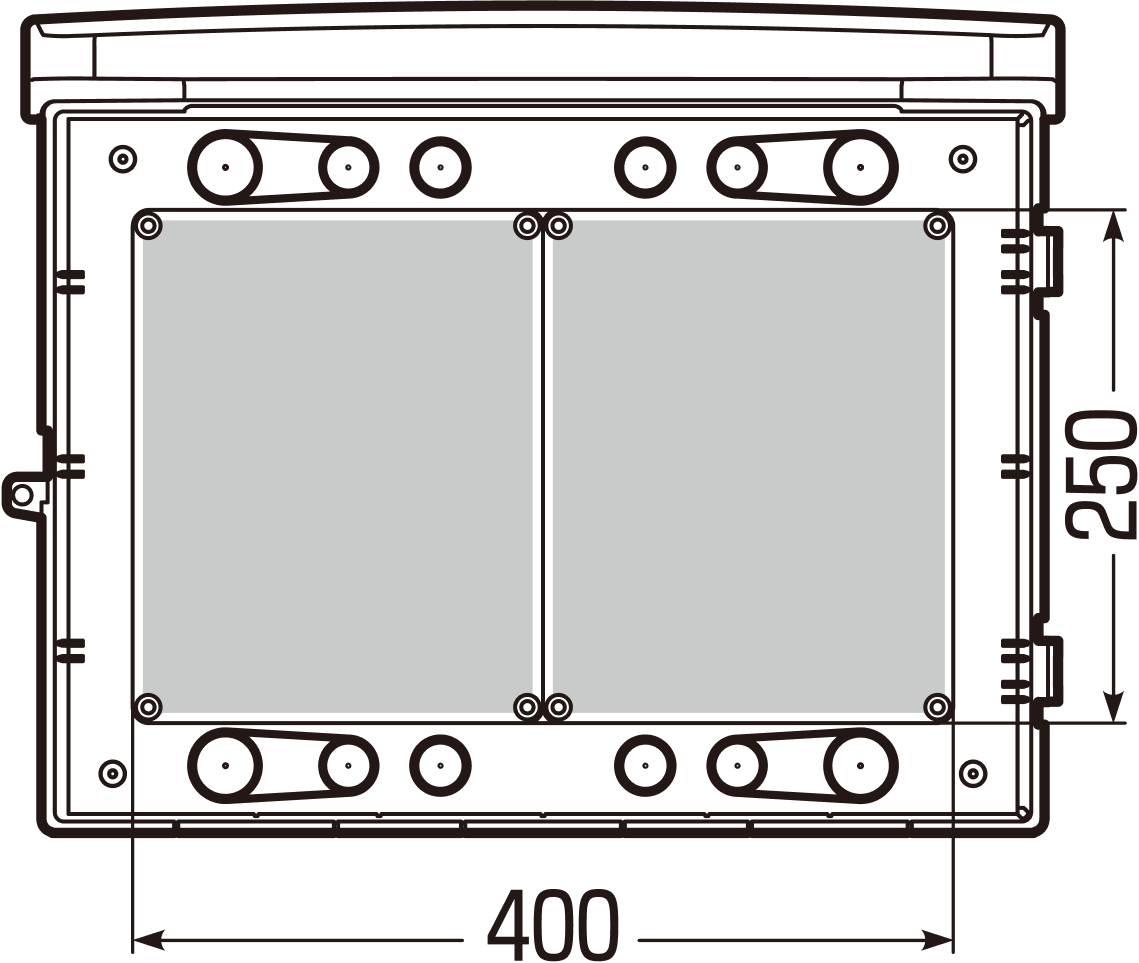

  • ウオルボックス（ヨコ型）（ハイグレード含む）
    ウオルボックス（ヨコ型）（ハイグレード含む）

    ウオルボックス（ヨコ型）（ハイグレード含む）

    品番/ WB-15DM・WB-15DHM 適合ポールバンド

    外径/H409×W516×D195(mm)

    板寸/H250×W400×D145～163(mm)

    適合例 :
    • 3P 150AF×3

サイズを選択する

屋外用（高ＩＰタイプ） 屋内・屋外兼用

屋外用（高ＩＰタイプ）

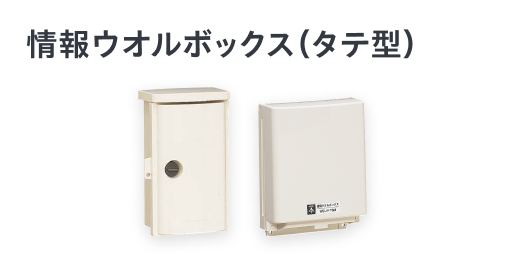

  • 情報ウオルボックス（タテ型）カバー左右開き・鍵付
    情報ウオルボックス（タテ型）カバー左右開き・鍵付

    情報ウオルボックス（タテ型）カバー左右開き・鍵付
    カバー左右開き

    品番/ WBJ-6LM・WBR-6LM 適合ポールバンド

    外径/H621×W451×D230(mm)

    板寸/H555×W355×D185～194(mm)

屋内・屋外兼用

  • 情報ウオルボックス（タテ型）(回転ロック式・鍵付含む）
    情報ウオルボックス（タテ型）(回転ロック式・鍵付含む）

    情報ウオルボックス（タテ型）(回転ロック式・鍵付含む）

    品番/ WBJ-2DM・WBJ-2DKM 適合ポールバンド

    外径/H303×W189×D116(mm)

    板寸/H200×W145×D73～88(mm)

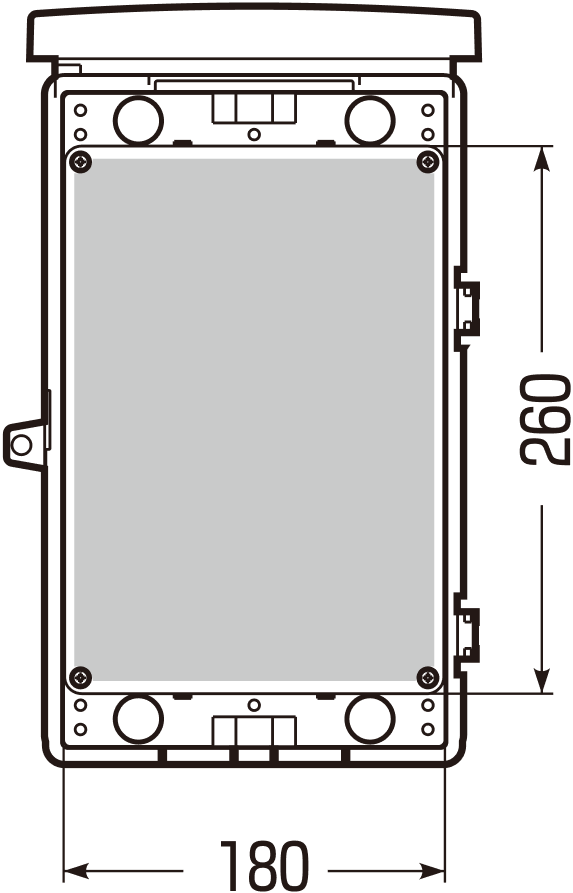

  • 情報ウオルボックス（タテ型）（回転ロック式・鍵付含む）
    情報ウオルボックス（タテ型）（回転ロック式・鍵付含む）

    情報ウオルボックス（タテ型）（回転ロック式・鍵付含む）

    品番/ WBJ-3DM・WBJ-3DKM 適合ポールバンド

    外径/H366×W224×D140(mm)

    板寸/H260×W180×D86～114(mm)

サイズを選択する

屋内用 屋外用（高ＩＰタイプ） 屋内・屋外兼用

屋内用

屋外用（高ＩＰタイプ）

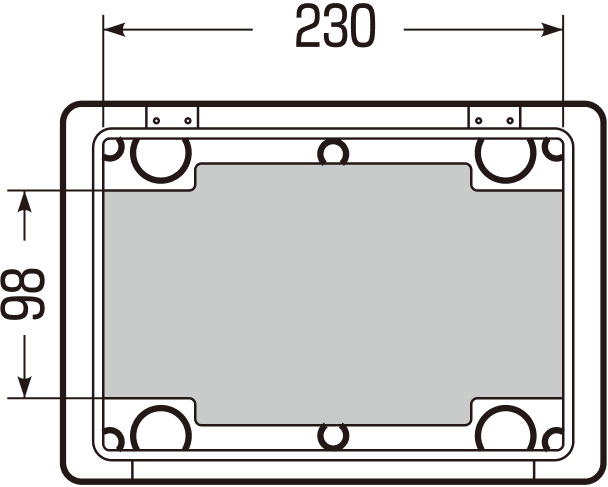

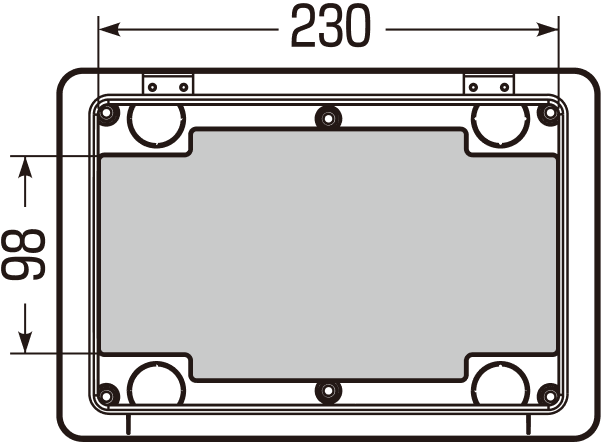

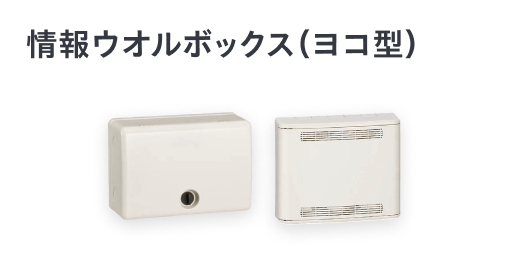

  • 情報ウオルボックス（ヨコ型）カバー上下開き
    情報ウオルボックス（ヨコ型）カバー上下開き

    情報ウオルボックス（ヨコ型）カバー上下開き
    カバー上下開き

    品番/ WBJ-2LM・WBJ-2LKM 適合ポールバンド

    外径/H184×W269×D108(mm)

    板寸/H98×W230×D82～90(mm)

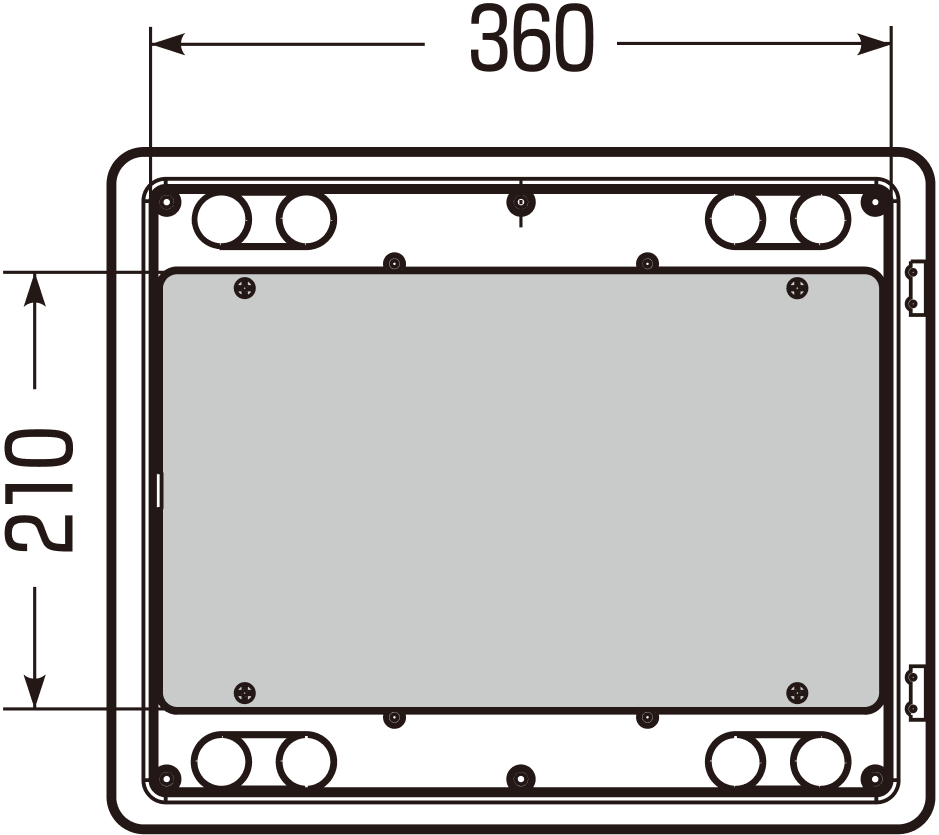

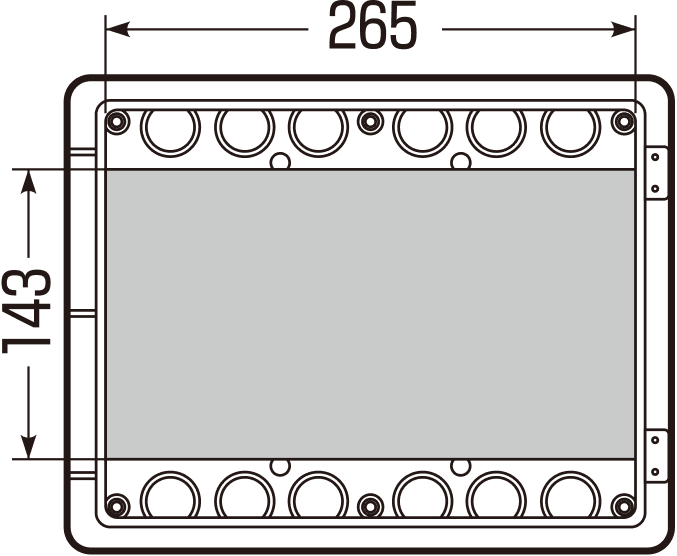

  • 情報ウオルボックス（ヨコ型）カバー左右開き
    情報ウオルボックス（ヨコ型）カバー左右開き

    情報ウオルボックス（ヨコ型）カバー左右開き
    カバー左右開き

    品番/ WBJ-12LM・WBJ-12LKM 適合ポールバンド

    外径/H235×W305×D118(mm)

    板寸/H143×W265×D92～100(mm)

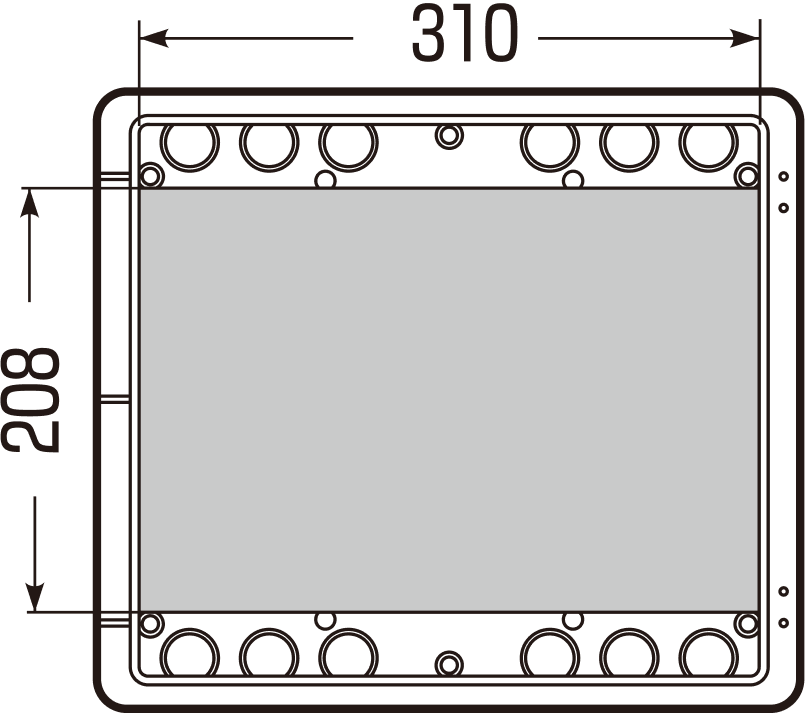

  • 情報ウオルボックス（ヨコ型）カバー左右開き
    情報ウオルボックス（ヨコ型）カバー左右開き

    情報ウオルボックス（ヨコ型）カバー左右開き
    カバー左右開き

    品番/ WBJ-13M・WBJ-13KM 適合ポールバンド

    外径/H305×W355×D129(mm)

    板寸/H208×W310×D100～113(mm)

  • 情報ウオルボックス（ヨコ型）カバー左右開き
    情報ウオルボックス（ヨコ型）カバー左右開き

    情報ウオルボックス（ヨコ型）カバー左右開き
    カバー左右開き

    品番/ WBJ-14M・WBJ-14KM 適合ポールバンド

    外径/H335×W405×D131(mm)

    板寸/H210×W360×D98～105(mm)

  • 情報ウオルボックス（ヨコ型）カバー左右開き・鍵付
    情報ウオルボックス（ヨコ型）カバー左右開き・鍵付

    情報ウオルボックス（ヨコ型）カバー左右開き・鍵付
    カバー左右開き・鍵付

    品番/ WBJ-16LM・WBR-16LM 適合ポールバンド

    外径/H451×W621×D230(mm)

    板寸/H355×W555×D185～194(mm)

  • 情報ウオルボックス（ヨコ型）防水、防塵・カバー上下開き
    情報ウオルボックス（ヨコ型）防水、防塵・カバー上下開き

    情報ウオルボックス（ヨコ型）防水、防塵・カバー上下開き
    防水、防塵・カバー上下開き

    品番/ WBR-2M・WBR-2NM 適合ポールバンド

    外径/H184×W269×D88(mm)

    板寸/H98×W230×D62～70(mm)

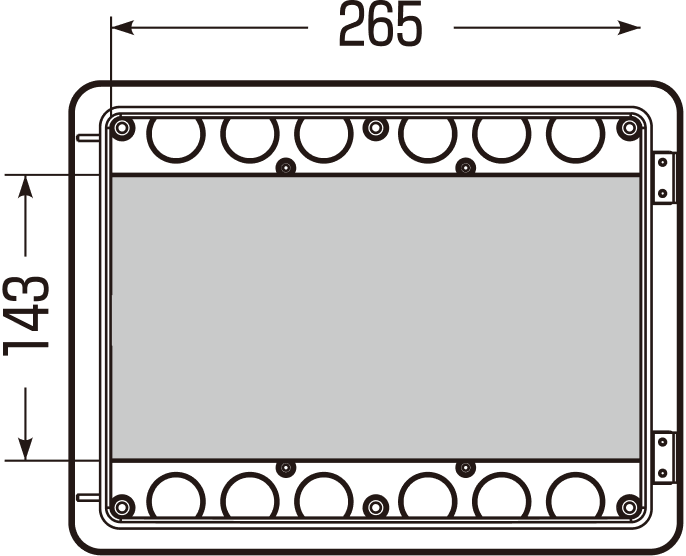

  • 情報ウオルボックス（ヨコ型）防水、防塵・カバー左右開き
    情報ウオルボックス（ヨコ型）防水、防塵・カバー左右開き

    情報ウオルボックス（ヨコ型）防水、防塵・カバー左右開き
    防水、防塵・カバー左右開き

    品番/ WBR-12M・WBR-12NM 適合ポールバンド

    外径/H235×W305×D88(mm)

    板寸/H143×W265×D62～70(mm)

屋内・屋外兼用

  • 情報ウオルボックス（ヨコ型）（回転ロック式・鍵付含む）
    情報ウオルボックス（ヨコ型）（回転ロック式・鍵付含む）

    情報ウオルボックス（ヨコ型）（回転ロック式・鍵付含む）

    品番/ WBJ-12DM・WBJ-12DKM 適合ポールバンド

    外径/H313×W293×D116(mm)

    板寸/H200×W250×D72～88(mm)

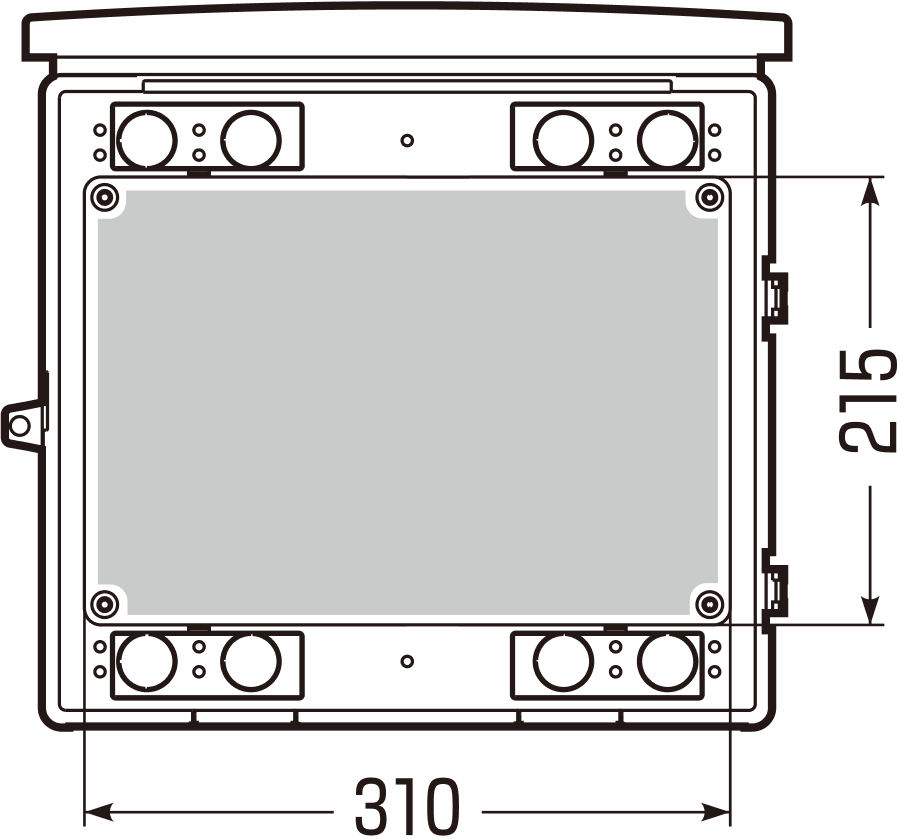

  • 情報ウオルボックス（ヨコ型）（回転ロック式・鍵付含む）
    情報ウオルボックス（ヨコ型）（回転ロック式・鍵付含む）

    情報ウオルボックス（ヨコ型）（回転ロック式・鍵付含む）

    品番/ WBJ-13DM・WBJ-13DKM 適合ポールバンド

    外径/H353×W374×D170(mm)

    板寸/H215×W310×D124～139(mm)

サイズを選択する

屋根付 屋根無

屋根付

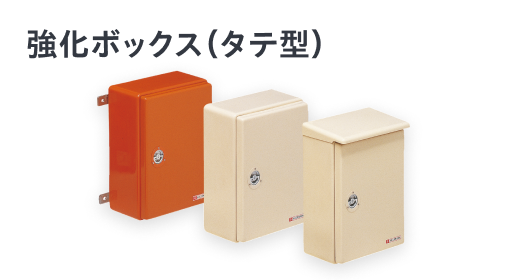

  • 強化ボックス（タテ型） （オレンジは取付ステー付）

    強化ボックス（タテ型） （オレンジは取付ステー付）

    品番/ FB-5040YJ・FB-5040Y 適合ポールバンド

    外径/H530×W406×D233(mm)

    板寸/H420×W320×D170(mm)

    適合例 :
    • 3P 150AF×2
  • 強化ボックス（タテ型） （オレンジは取付ステー付）

    強化ボックス（タテ型） （オレンジは取付ステー付）

    品番/ FB-6535YJ・FB-6535Y 適合ポールバンド

    外径/H680×W357×D220(mm)

    板寸/H550×W300×D157(mm)

    適合例 :
    • 3P 150AF×2
  • 強化ボックス（タテ型） （オレンジは取付ステー付）

    強化ボックス（タテ型） （オレンジは取付ステー付）

    品番/ FB-6552YJ・FB-6552Y 適合ポールバンド

    外径/H680×W528×D233(mm)

    板寸/H590×W430×D169(mm)

    適合例 :
    • 3P 150AF×3

屋根無

  • 強化ボックス（タテ型） （オレンジは取付ステー付）

    強化ボックス（タテ型） （オレンジは取付ステー付）

    品番/ FB-5040NJ・FB-5040N 適合ポールバンド

    外径/H530×W406×D233(mm)

    板寸/H420×W320×D170(mm)

    適合例 :
    • 3P 150AF×2
  • 強化ボックス（タテ型） （オレンジは取付ステー付）

    強化ボックス（タテ型） （オレンジは取付ステー付）

    品番/ FB-6535NJ・FB-6535N 適合ポールバンド

    外径/H680×W357×D220(mm)

    板寸/H550×W300×D157(mm)

    適合例 :
    • 3P 150AF×2
  • 強化ボックス（タテ型） （オレンジは取付ステー付）

    強化ボックス（タテ型） （オレンジは取付ステー付）

    品番/ FB-6552NJ・FB-6552N 適合ポールバンド

    外径/H680×W528×D233(mm)

    板寸/H590×W430×D169(mm)

    適合例 :
    • 3P 150AF×3

サイズを選択する

屋根付 屋根無

屋根付

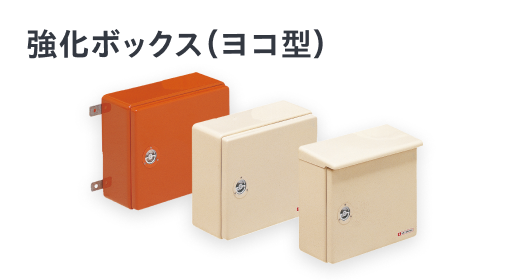

  • 強化ボックス（ヨコ型） （オレンジは取付ステー付）

    強化ボックス（ヨコ型） （オレンジは取付ステー付）

    品番/ FB-4050YJ・FB-4050Y 適合ポールバンド

    外径/H430×W507×D233(mm)

    板寸/H320×W420×D169(mm)

    適合例 :
    • 3P 150AF×3
  • 強化ボックス（ヨコ型） （オレンジは取付ステー付）

    強化ボックス（ヨコ型） （オレンジは取付ステー付）

    品番/ FB-5265YJ・FB-5265Y 適合ポールバンド

    外径/H550×W658×D233(mm)

    板寸/H430×W590×D169(mm)

    適合例 :
    • 3P 150AF×4
  • 強化ボックス（ヨコ型） （オレンジは取付ステー付）

    強化ボックス（ヨコ型） （オレンジは取付ステー付）

    品番/ FB-6480YJ・FB-6480Y 適合ポールバンド

    外径/H685×W807×D243(mm)

    板寸/H500×W700×D169(mm)

    適合例 :
    • 3P 150AF×5

屋根無

  • 強化ボックス（ヨコ型） （オレンジは取付ステー付）

    強化ボックス（ヨコ型） （オレンジは取付ステー付）

    品番/ FB-4050NJ・FB-4050N 適合ポールバンド

    外径/H430×W507×D233(mm)

    板寸/H320×W420×D169(mm)

    適合例 :
    • 3P 150AF×3
  • 強化ボックス（ヨコ型） （オレンジは取付ステー付）

    強化ボックス（ヨコ型） （オレンジは取付ステー付）

    品番/ FB-5265NJ・FB-5265N 適合ポールバンド

    外径/H550×W658×D233(mm)

    板寸/H430×W590×D162(mm)

    適合例 :
    • 3P 150AF×4
  • 強化ボックス（ヨコ型） （オレンジは取付ステー付）

    強化ボックス（ヨコ型） （オレンジは取付ステー付）

    品番/ FB-6480NJ・FB-6480N 適合ポールバンド

    外径/H685×W807×D243(mm)

    板寸/H500×W700×D169(mm)

    適合例 :
    • 3P 150AF×5
  • 強化ボックス（ヨコ型） （オレンジは取付ステー付）

    強化ボックス（ヨコ型） （オレンジは取付ステー付）

    品番/ FB-6585NJ・FB-6585N 適合ポールバンド

    外径/H650×W850×D200(mm)

    板寸/H500×W760×D163(mm)

    適合例 :
    • 3P 150AF×5

サイズを選択する

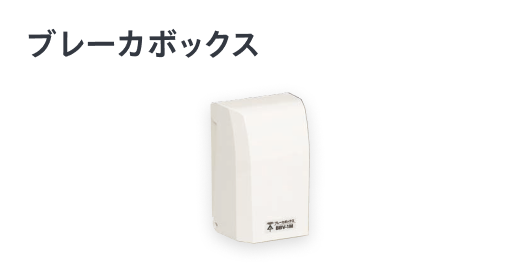

  • ブレーカボックス
    ブレーカボックス

    ブレーカボックス

    品番/ BBV-1型

    外径/H156×W98×D91(mm)

    板寸/H95×W65×D63～69(mm)

    適合例 :
    • ①分岐ブレーカ×1
      ➁2ケ用コンセント×1
      ③防水コンセント×1いづれかひとつ
