- コンクリート面や型枠等へ固定するだけでスリーブ位置を墨出しできるシートです。。

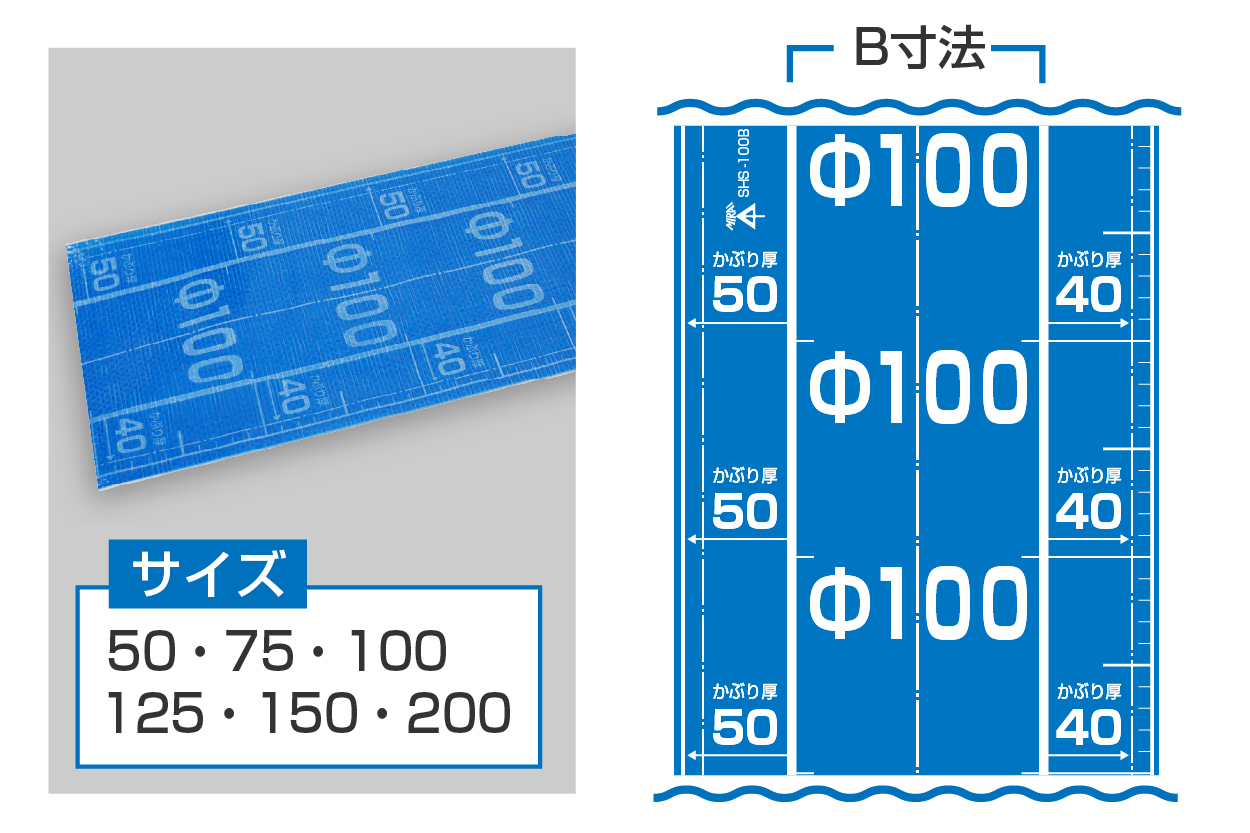

- VU管外径とかぶり厚(40mm・50mm)があらかじめ印刷されており、寸法を取る必要がありません。
- シートで墨出しをするため、雨等で消える心配がありません。
- 巻物のため、持ち運びがしやすく、現場に合わせた長さに調整することができます。
- メモリ付きで、かぶり厚やボイド長の調節ができます。
使い方

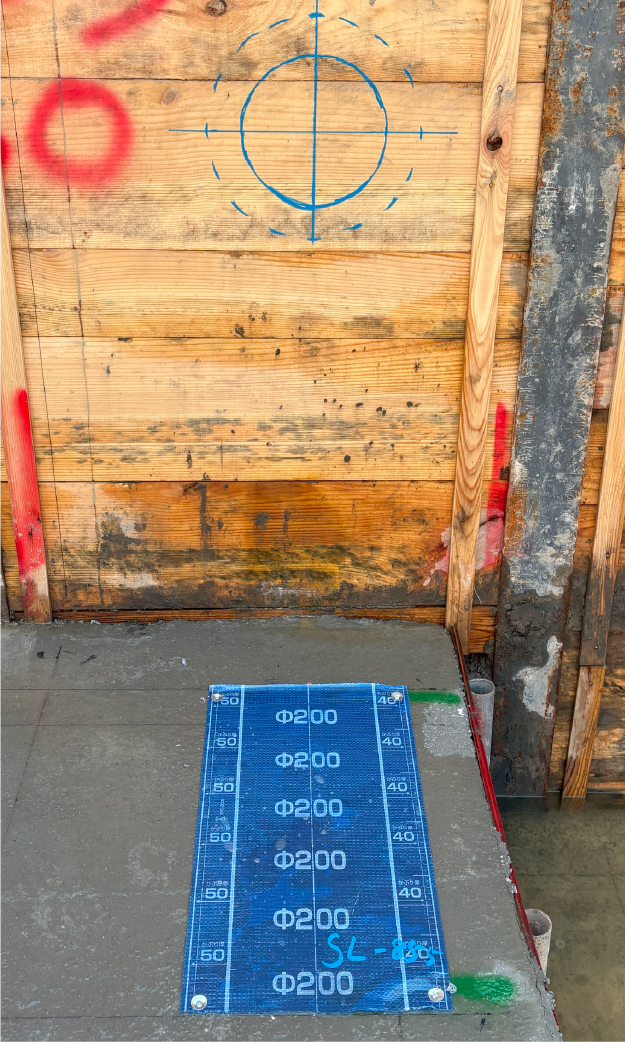

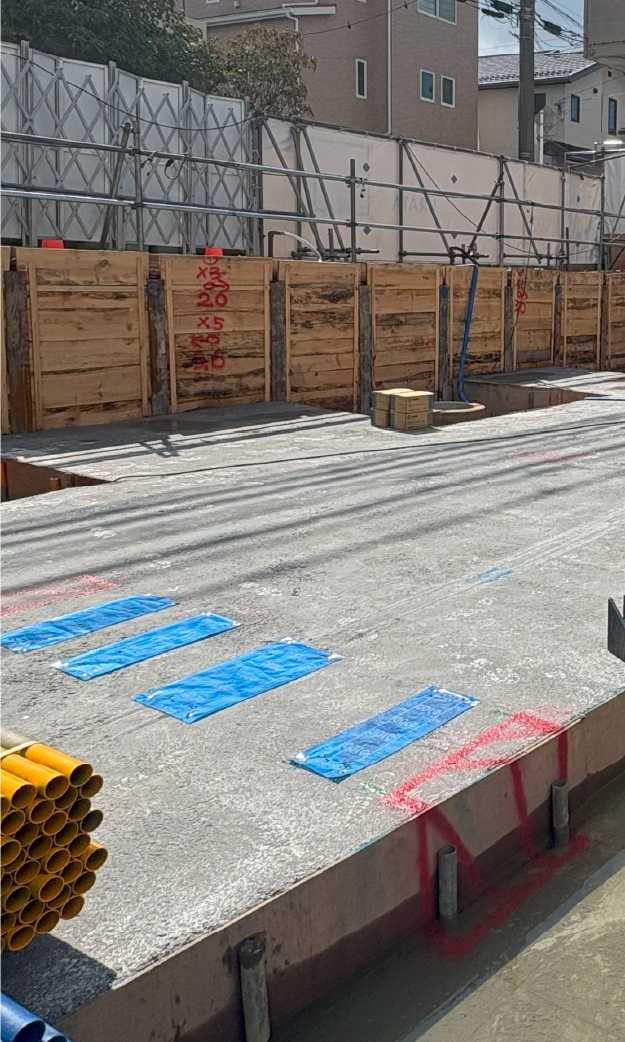

用途に合わせてスリーブ標識シートをカットし、動かないように固定してください。
●施工管理に便利な、現場で使えるテンプレートをご用意しております！

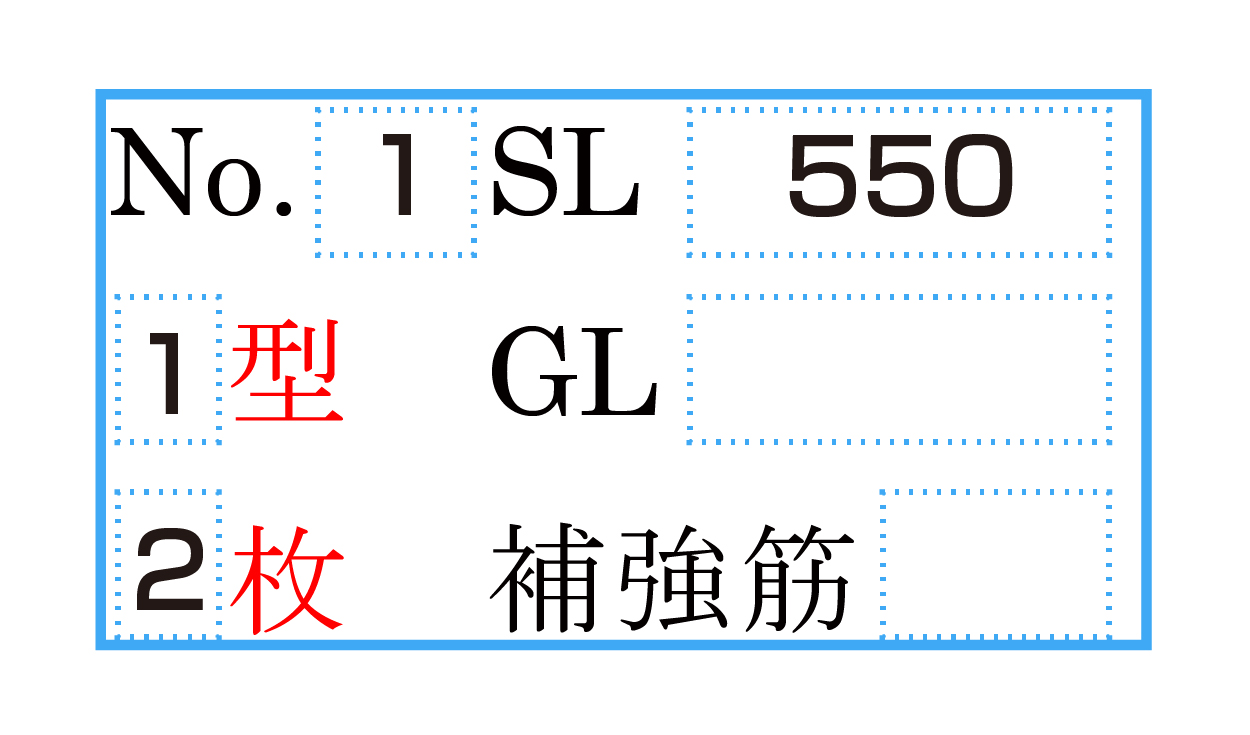

記入例
記入例
| 品番 | 適合 | B寸法 | 入数 | |
| SHS-50B | VU(VP)-50 | ボイド50 | 60 | 12 |
| SHS-75B | VU(VP)-75 | ボイド75 | 89 | 12 |
| SHS-100B | VU(VP)-100 | ボイド100 | 114 | 12 |
| SHS-125B | VU(VP)-125 | ボイド125 | 140 | 6 |
| SHS-150B | VU(VP)-150 | ボイド150 | 165 | 6 |
| SHS-200B | VU(VP)-200 | ボイド200 | 216 | 6 |
